Монтаж шкафа TTC

ШАГ 1

Для работы вам понадобятся (Данные детали входят в стандартную комплектацию шкафа):



Верхняя панель


19" монтажный
профиль

Съемная боковая
панель

Передняя дверь,
стальная с перфорацией

Задняя дверь, стальная
с перфорацией

Нижняя панель

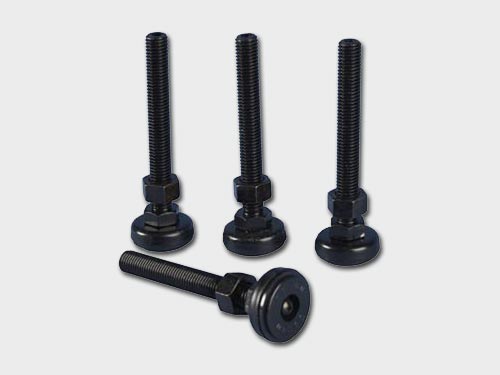

Регулируемые ножки

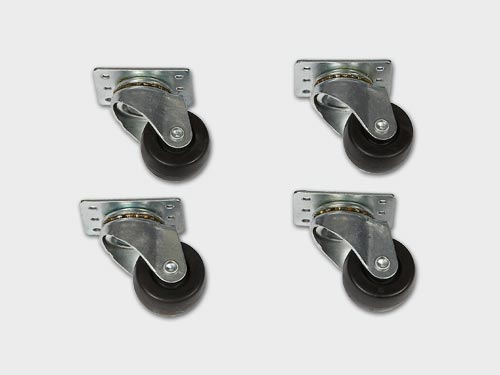

2" ролики


Уплотнитель боковой
панели

Вертикальные рамы


Поперечный профиль


Крепежный набор
(болт с гайкой)
Ш
Крепежный набор с шестигранным ключом

Шарнир двери


ШАГ 2

Устанавливаем боковые уплотнители старой модели на вертикальные рамы.

ШАГ 2a

Устанавливаем боковые уплотнители новой модели на вертикальные рамы. Установка уплотнителя нового образца производится в круглое технологическое отверствие с внутренней стороны вертикальной рамы. Винт М6*16.

Боковые уплотнители новой модели на вертикальные рамы

ШАГ 3

На нижнюю панель устанавливаем вертикальные рамы. Уплотнители боковых панелей должны быть внутри шкафа. Закрепляем их при помощи крепежного набора (болт с гайкой).

ШАГ 4

Устанавливаем верхнюю панель. Закрепляем ее при помощи крепежного набора (болт с гайкой)

Верхняя панель

ШАГ 5

В нижнюю панель устанавливаем регулируемые ножки.

ШАГ 6

На нижнюю панель устанавливаем 2" ролики, закрепляем винтами

ШАГ 7

На боковые стороны шкафа устанавливаем по три поперечных профиля. Закрепляем их при помощи крепежного набора.

ШАГ 8

На поперечные профили устанавливаем 19" монтажные профили. Закрепляем их при помощи крепежного набора. 19" монтажные профили устанавливаются с учетом глубины полок

ШАГ 8a

Установка дистанцирующих кубиков (для шкафов шириной 800 мм).

ШАГ 9

Устанавливаем боковые панели.

Боковые панели

ШАГ 10

Устанавливаем перфорированную переднюю дверь. Устанавливаем шарнир двери в нижний угол каркаса и ставим на него дверь.

ШАГ 11

Отжимая верхний шток, устанавливаем дверь. Задняя перфорированная дверь устанавливается аналогичным способом.

ШАГ 12

Шкаф в собранном виде
