  • Система конструкций X-Rack

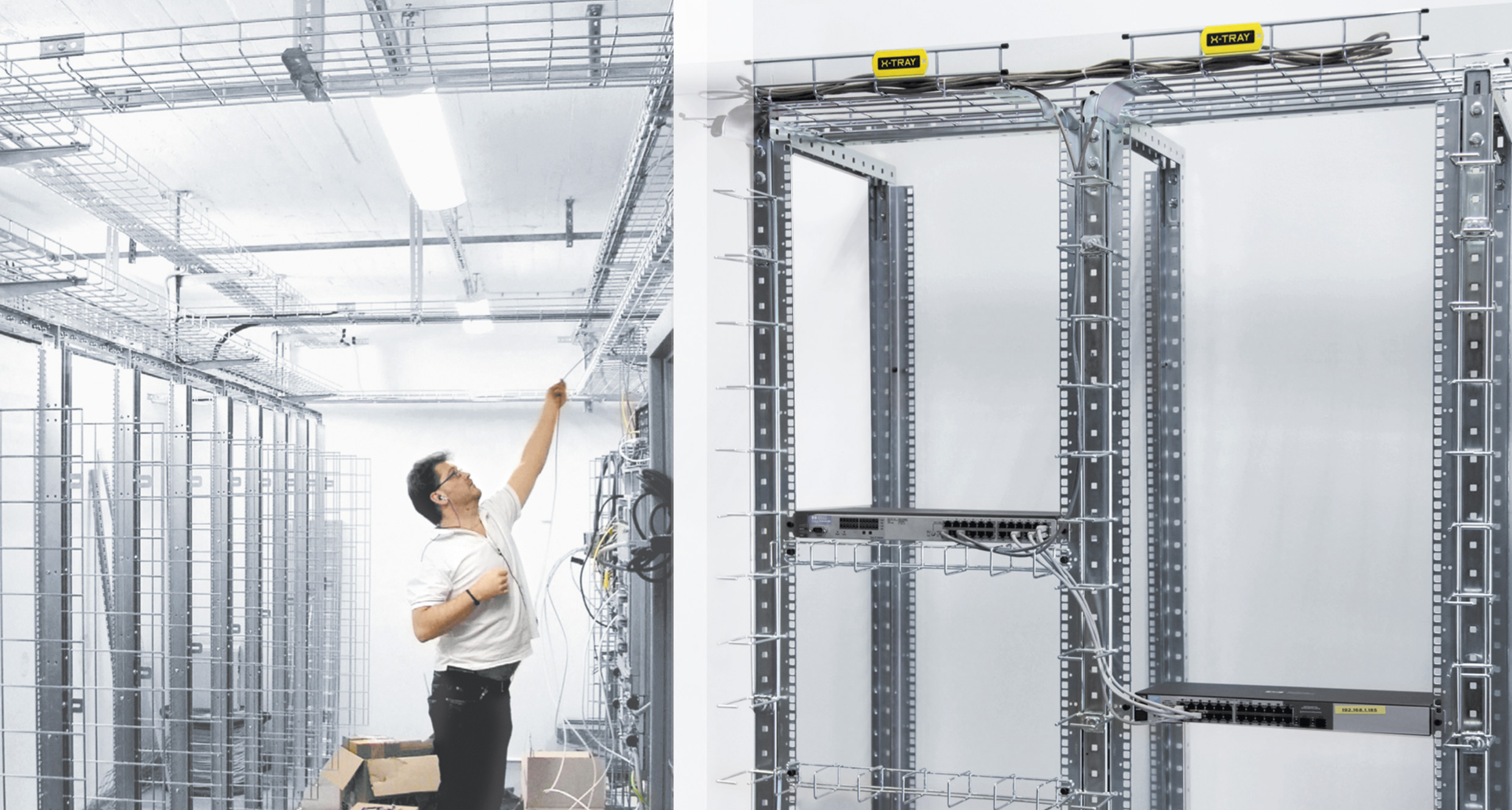

    Система X-Rack является наиболее гибким решением на рынке открытых телекоммуникационных стоек. Прочная модульная конструкция не только обеспечивает высокую нагрузочную способность, но и позволяет быстро, удобно и легко строить стойки нестандартных конфигураций. Прекрасное и гибкое решение для размещения оборудования и организации кабельной проводки. Система подходит как для сборки стоек индивидуальных размеров, так и для прокладки кабелей.


    Рекламная листовка >>(PDF – 2,2 Мб, рус. язык)

    Разумное решение для современных проектов

    Используя Х-профили X50 и минимальный набор аксессуаров, вы можете строить стойки необходимой вам конфигурации. Сетевое оборудование можно устанавливать как спереди, так и сзади или же в центре стойки. Глубину и высоту стойки легко изменить под ваши потребности, подбирая для этого Х-профили необходимой длины.

    В дополнение к тому, что Х-профили доступны в широком ассортименте стандартных длин, вы всегда можете изменить размер самостоятельно по вашему желанию, просто отрезав для этого нужную вам длину компонента. Или же можно заказать индивидуальные размеры профилей у поставщика.

    Составляющие компоненты системы X-Rack заказываются по отдельности, то есть вы всегда сможете просчитать, какие детали понадобятся для вашей системы, или же можно добавлять их по мере расширения потребностей. При этом транспортировка и сборка тоже становятся проще.

    Важным преимуществом X-Rack служит простота крепления кабельных лотков к собранной стойке. Для монтажа не нужны ни монтажные скобы, ни суппорты или подвесы. Кабельные лотки крепятся непосредственно к Х-профилям.

    Для правильной и аккуратной укладки кабелей используются такие аксессуары, как ограничители радиуса изгиба, вертикальные и горизонтальные организаторы.

    Преимущества системы X-Rack

    • Экономичное решение
    • Удобный доступ к оборудованию
    • Хорошая пассивная вентиляция
    • Низкие затраты на обслуживание
    • Простое построение стоек нужных вам размеров
    • Полезный объем больше, чем у обычных стоек и шкафов
    • Удобная транспортировка и добавление компонентов
    • Простая интеграция кабельных организаторов дополняет совершенство конструкций X-Rack

    Компоненты для построения системы X-Rack

    Х-профили X50 длиной 400-2480 мм
    Оцинкованная сталь, 400 мм2150-400
    Оцинкованная сталь, 520 мм 2150-520
    Оцинкованная сталь, 600 мм 2150-600
    Оцинкованная сталь, 720 мм 2150-720
    Оцинкованная сталь, 800 мм 2150-800
    Оцинкованная сталь, 1000 мм 2150-1000
    Оцинкованная сталь, 2120 мм 2150-2120
    Оцинкованная сталь, 2480 мм 2150-2480

    Перейти к описанию в каталоге >>

    Уголки для крепления/ Соединители для Х-профилей
    Х52 (уголок)
    Оцинкованная сталь2152

    Перейти к описанию в каталоге >>

    Х51 (соединитель)
    Оцинкованная сталь2151

    Перейти к описанию в каталоге >>

    Опора с регулировкой высоты для Х-профиля
    Х53
    Оцинкованная сталь2153

    Перейти к описанию в каталоге >>

    Заглушка для Х-профилей
    Х54
    Пластик, черный2554

    Перейти к описанию в каталоге >>

    Ограничитель радиуса изгиба
    X60
    Оцинкованная сталь, 120 мм2160-120
    Оцинкованная сталь, 220 мм2160-220
    Оцинкованная сталь, 320 мм2160-320

    Перейти к описанию в каталоге >>

    Монтажные профили для размещения оборудования
    Длина 1876, 2060 мм
    Оцинкованная сталь, 1876 мм7100-050
    Оцинкованная сталь, 2060 мм7100-051

    Перейти к описанию в каталоге >>

    Вертикальные кабельные организаторы
    Размер 95х65х800 мм (ШхВхД)
    Оцинкованная сталь7100-052

    Перейти к описанию в каталоге >>

    Горизонтальные кабельные организаторы
    Размер 80х45х499 мм (ШхВхД)
    Оцинкованная сталь7100-054

    Перейти к описанию в каталоге >>

    Аксессуары
    Болт X61 / М8х25 (40 шт.)
    Оцинкованная сталь2161

    Перейти к описанию в каталоге >>

    Фланцевая гайка X62 / М8 (40 шт.)
    Оцинкованная сталь2162

    Перейти к описанию в каталоге >>

    Примеры конструкций системы X-Rack


    Трехуровневая система X-Rack

    Трехуровневая система организации кабелей предотвращает спутывание пучков и позволяет контролировать обслуживание серверного помещения в условиях наращивания кабельных трасс. Концепция основана на рациональной установке кабельных лотков на различных уровнях. Кабели, уложенные в лотки и смонтированные поверх стоек, укладываются на первом уровне. Кабели, идущие от одного ряда к другому или от одной стойки к другой, уложены в лотки второго уровня. Силовые кабели прокладывается в лотках на третьем, безопасном и удобном при эксплуатации уровне.

    Трехуровневая система X-Rack позволяет без проблем перемещать, добавлять и заменять кабели. Ограничители радиуса изгиба предотвращают чрезмерный изгиб кабелей, а перегородки разделяют кабельные лотки. Благодаря этому исключается возможность пересечения и спутывания кабелей, а сама система становится гибкой и легко перенастраиваемой.

    Монтаж
