Монтаж оборудования в торговом зале компании АБН

страница 3

Ввод кабеля в торговый зал

• страница 1 • страница 2 • страница 3 • страница 4 • страница 5 • страница 6 • страница 7 • страница 8

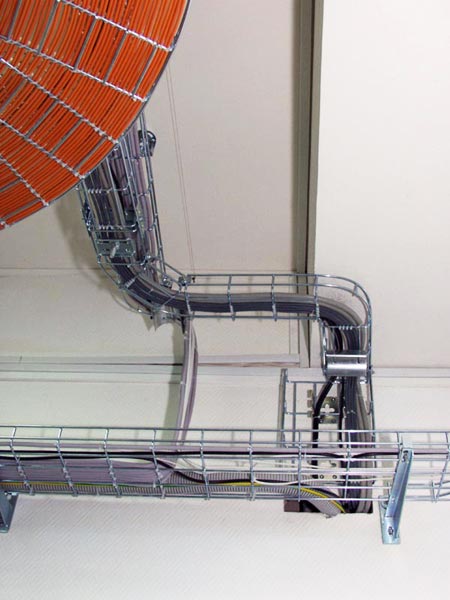

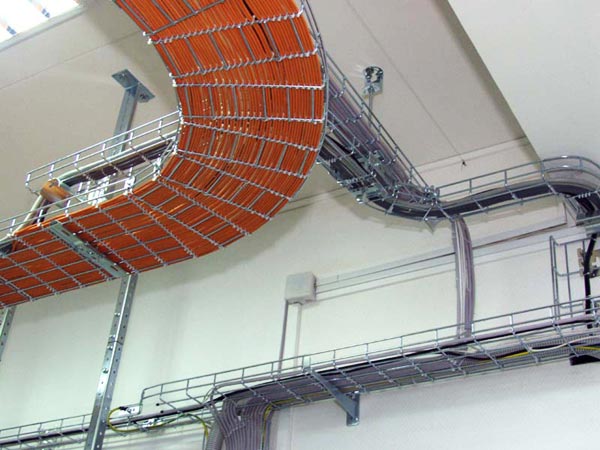

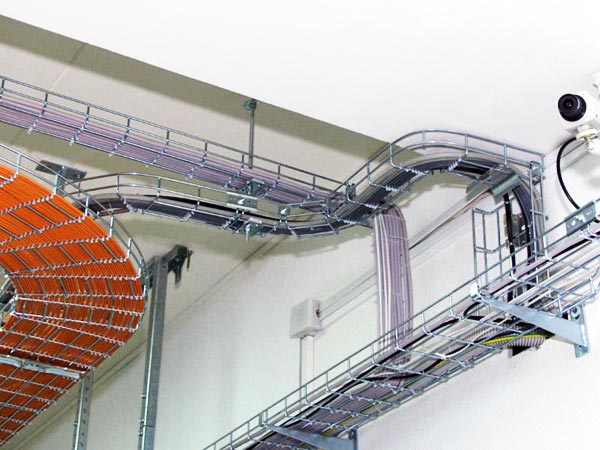

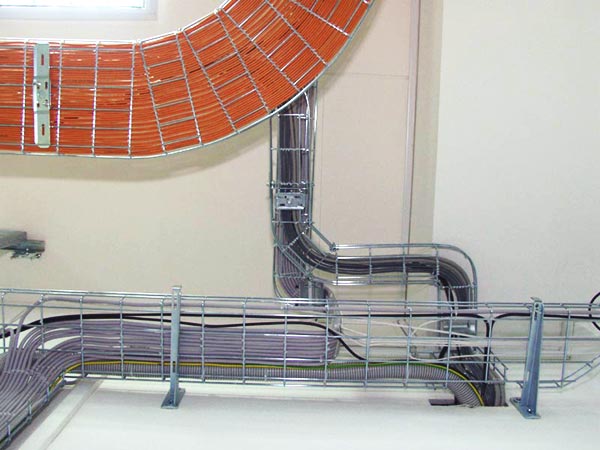

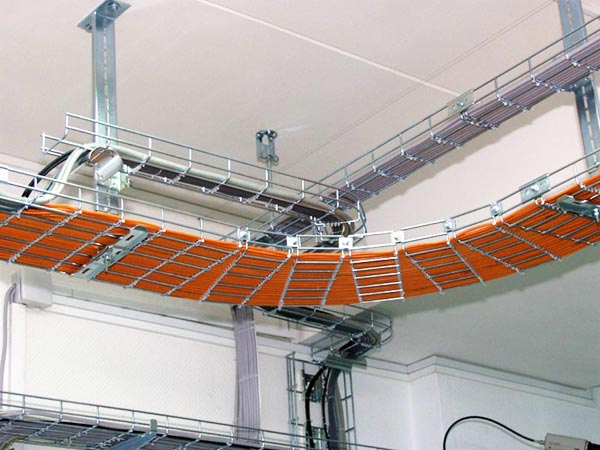

Ввод кабеля в торговый зал через отверстие в стене с помощью системы распределения лотков происходит следующим образом:

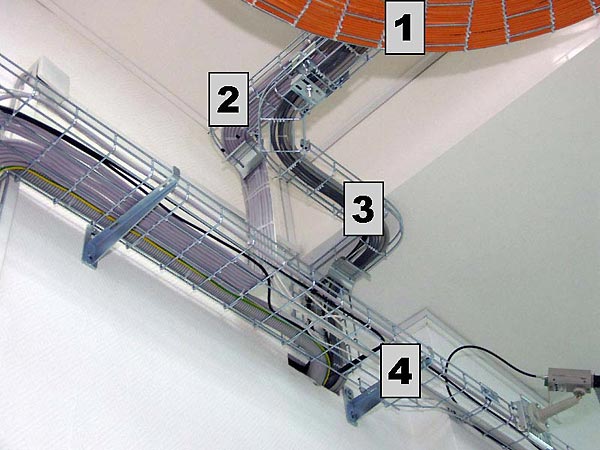

Силовой кабель, выходя из отверстия в стене торгового зала, попадает на распределительный лоток (4). Распределительный лоток слева от входного отверстия имеет ширину 220 мм и закреплен к стене на двух консолях B9/220. Выбран более широкий лоток для того, чтобы пропустить на этом участке большое количество силовых кабелей. Правее по стене лоток имеет ширину 120 мм.

Слаботочные кабели, выходя из отверстия в стене, поднимаются по вертикально закрепленной секции лотка и далее, по S-образно изгибающемуся лотку (3), попадают в силовой магистральный лоток (1), а затем - в телекоммуникационный шкаф.
