Пространство торгового зала разделено офисными перегородками на рабочие зоны. На каждом рабочем месте установлена распределительная колонна. Распределительная колонна смонтирована из двух проволочных лотков Defem шириной 120 мм и высотой 60 мм и служит для прокладки кабеля к каждому рабочему месту. К потолку распределительная колонна крепится с помощью крепления B27. Внизу на колонне смонтированы розетки.
На фото 6 видно, как кабель из распределительного лотка по соединительной перемычке поступает в распределительную колонну. Соединительная перемычка - проволочный лоток Defem 120 мм, по которому от распределительного лотка до распределительной колонны прокладывается кабель - сделана для того, чтобы обойти установленные ранее (до монтажа системы Defem) светильники и не препятствовать попаданию света на рабочие места. На фото 17, 18, 19, хорошо видно, как перемычка, сделанная из лотка Defem, огибает светильник и не препятствует попаданию света на рабочее место.

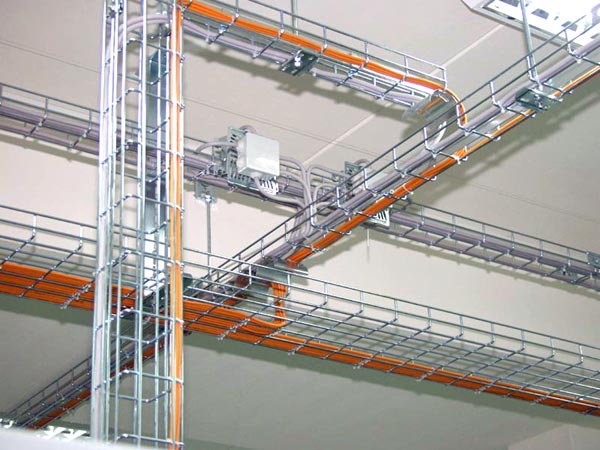

Примечание: на фото 5 также можно наблюдать, как на проволочном лотке Defem 422 мм с помощью крепления B5 mini установлена камера видеонаблюдения, а на фото 23 изображена смонтированная на силовом магистральном лотке (на креплении B5 mini) коробка DKC ответвительная с 6-ю кабельными вводами, IP 44, цвет серый RAL 7035.
Материалы:
Проволочный лоток Defem шириной 120 мм, 422 мм, высотой 60 мм
Розетка ELKO настенная силовая белая 5448
Розетка Hyperline телефонные RJ-12
Крепление В5 mini для дополнительного оборудования
Коробка DKC ответвительная с 6-ю кабельными вводами (код 53700)
 1 |
 2 |
 3 |
 4 |
 5 |
 6 |
 7 |
 8 |
 9 |
 10 |
 11 |
 12 |
 13 |
 14 |
 15 |
 16 |
 17 |
 18 |
 19 |
 20 |
 21 |
 22 |
 23 |
 24 |
|
