Система J-Mod™ – это универсальное адаптируемое решение для подвесной прокладки кабелей внутри помещений. Модульная конструкция позволяет поэтапно наращивать кабельные линии, не беспокоясь о сложности трассы и ранее проложенных сегментах. Главные преимущества системы: модульность, универсальность и простота. Основой J-Mod™ служат пластиковые крюки в виде буквы «J», закрепляемые к любым из четырех типов кронштейнов, обеспечивая четыре способа подвески кабелей:1) фиксация к потолку, 2) подвеска на проволоку 3) крепление к резьбовым шпилькам и 4) к швеллерным балкам.

Смотреть видео-презентацию > (SWF – 1,7 Mб, англ. язык)
Скачать рекламный буклет >> (PDF – 0,7 Mб, англ. язык)


Фиксация к потолку

Подвеска на проволоку

Крепление к шпильке

Крепление к балке

  • Уникальная запатентованная конструкция
    - Позволяет добавлять крюки J-Hook, без проблем наращивая кабельные линии
    - Металлические соединительные скобы позволяют наращивать уровни
    - Смежные крюки J-Hook можно добавлять без соединительных скоб - Надежная фиксация всех компонентов

  • Безопасный радиус изгиба кабелей 1" (2,54 см)
    - Обеспечивается защита от чрезмерного изгиба кабелей
    - Равномерная укладка кабелей на поворотах трассы

  • Крюки J-Hook изготовлены из пластика
    - Кабели не контактируют с металлическими поверхностями

  • Прочные и износостойкие материалы
    - Материалы соответствуют UL 2043 и позволяют монтаж в пленум-полостях
    - Надежная организация достаточно больших объемов кабелей

  • Модульные компоненты
    - Простое и гибкое изменение конфигурации

  • Различные типы кронштейнов
    - Возможна фиксация к потолку, подвеска на проволоку, крепление к резьбовым шпилькам и швеллерным балкам в приложениях различного типа и сложности

  • Аккуратные пучки кабелей - Кабели можно формировать в пучки стяжками 3/4" Tak-Ty®

    JMJH2W-X20 JMJH2-X20 JMCB-X JMCMB25-1-X JMCMB25-3-X
    JMDWB-1-X JMDWB-3-X JMTRB38-1-X JMTRB38-3-X JMSBCB87-1-X JMSBCB87-3-X

    Рекомендации по монтажу

    Шаг 1: Определите способ подвески кабелей
    A: Для монтажа к несущим конструкциям выберите соответствующий кронштейн и вариант крюка JMJH2-X20.

    К потолку

    К тросу

    К шпильке

    К балке

    B: Для монтажа непосредственно к стене выберите крюк JMJH2W-X20 и закрепите его двумя самонарезными винтами.

    Фиксация к стене

    Шаг 2: Монтаж первого уровня
    Совместите защелкивающийся замок крюка J-Hook с монтажными отверстиями выбранного вами кронштейна. Нажатием зафиксируйте крюк в рабочем положении. Для увеличения емкости системы второй крюк можно закрепить с тыльной стороны кронштейна.

    Шаг 3: Установка дополнительной соединительной скобы
    Для увеличения уровней системы используйте соединительные скобы JMCB-X. Наращивание уровней производится снизу сборки. Введите соединительную скобу между крюком J-Hook и металлическим кронштейном до защелкивания замка. Потяните скобу вниз для полной фиксации замка, благодаря чему конструкция станет гарантированно жесткой.

    Шаг 4: Монтаж второго уровня
    Установите крюки J-Hook, как указано для монтажа первого уровня. Аналогично установите дополнительные крюки второго уровня.При необходимости систему можно нарастить до максимального третьего уровня, используя еще одну соединительную скобу.

    Информация для заказа:

    Партномер Описание Материал Нагрузка Кол-во в упаковке

    • Крюки J-Hook с максимальной емкостью пучка 2” (5,1 см)

    JMJH2W-X20 Крюк J-Hook (только) для настенного монтажа. С двумя отверстиями 1/4" (M6) под крепеж самонарезными винтами (в комплект не входят). Нейлон 6.6 13,61 кг 10
    JMJH2-X20 Крюк J-Hook для монтажа с помощью всех типов кронштейнов системы J-Mod®. С защелкивающимся механизмом фиксации. Нейлон 6.6 13,61 кг 10

    • Соединительные скобы для наращивания уровня

    JMCB-X Соединительная скоба для наращивания уровня системы J-Mod®. Макс. емкость: 3 уровня. Для всех типов кронштейнов системы J-Mod®. Оцинкованная сталь 54,43 кг 10

    • Кронштейны для крепления к потолку

    JMCMB25-1-X Кронштейн для крепления системы J-Mod® к потолку, одноуровневый. С одним отверстием 1/4" (M6). Макс. емкость: 2 крюка J-Hook. Гальванизир.сталь 81,65 кг 10
    JMCMB25-3-X Кронштейн для крепления системы J-Mod® к потолку, трехуровневый. С одним отверстием 1/4" (M6). Макс. емкость: 6 крюков J-Hook. Гальванизир.сталь 81,65 кг 10

    • Кронштейны для крепления к подвесной проволоке

    JMDWB-1-X Кронштейн для крепления системы J-Mod® к подвесной проволоке, одноуровневый. Для проволоки #12 (5,5 мм) или резьбовой шпильки 3/8" (9,5 мм). Макс. емкость: по 1 крюку J-Hook на каждом уровне. Гальванизир.сталь 9,07 кг 10
    JMDWB-3-X Кронштейн для крепления системы J-Mod® к подвесной проволоке, трехуровневый. Для проволоки #12 (5,5 мм) или резьбовой шпильки 3/8" (9,5 мм). Макс. емкость: по 1 крюку J-Hook на каждом уровне. Гальванизир.сталь 18,14 кг 10

    • Кронштейны для крепления к резьбовой шпильке

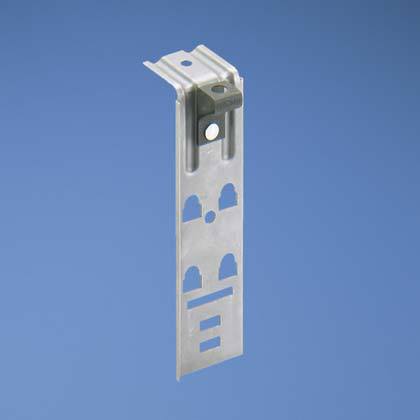

    JMTRB38-1-X Кронштейн для крепления системы J-Mod® к резьбовой шпильке, одноуровневый. Для шпилек диаметром 1/4"–3/8" (6,4 мм–9,5 мм). Макс. емкость: 2 крюка J-Hook. Гальванизир.сталь 81,65 кг 10
    JMTRB38-3-X Кронштейн для крепления системы J-Mod® к резьбовой шпильке, трехуровневый. Для шпилек диаметром 1/4"–3/8" (6,4 мм–9,5 мм). Макс. емкость: 6 крюков J-Hook. Гальванизир.сталь 81,65 кг 10

    • Кронштейны для крепления к швеллерной балке

    JMSBCB87-1-X Кронштейн для крепления системы J-Mod® к швел-лерной балке, одноуровневый. Для выступов толщиной до 3/4" (19,1 мм). Макс. емкость: 2 крюка J-Hook. Гальванизир.сталь 81,65 кг 10
    JMSBCB87-3-X Кронштейн для крепления системы J-Mod® к швел-лерной балке, трехуровневый. Для выступов толщиной до 3/4" (19,1 мм). Макс. емкость: 6 крюков J-Hook. Гальванизир.сталь 81,65 кг 10

    Не используется с соединительными скобами для наращивания уровня.

    Таблица емкости крюков J-Hook

    Партномер Тип прокладываемого кабеля
    Категория 5е (0,193” / 4,9 мм) Категория 6 (0,236” / 6,0 мм) Категория 6а (0,310” / 7,9 мм)
    JMJH2 и JMJH2W 70 шт. 50 шт. 30 шт.

    Рекомендуемые аксессуары

    ? Партномер Описание Количество в упаковке

    HLS3S-X0 Кабельные стяжки Tak-Ty®, 3/4"х12" (19х305 мм), диаметр пучка 0,25"–3,2" (6,4–81,3 мм), полипропилен, черный цвет 10
    HLSP3S-X12 Кабельные стяжки Tak-Ty®, 3/4"х12" (19х305 мм), диаметр пучка 0,25"–3,2" (6,4–81,3 мм), для пленум-полостей (NEC 300-22 c, d), полипропилен, бордовый цвет 10
