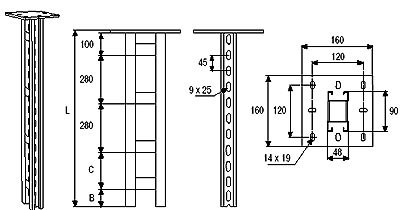

Вертикальный подвес 20F

Вертикальный подвес 20F может быть смонтирован как на потолке, так и на полу.

Применяется для больших нагрузок.

B мм C мм L мм Горяче- оцинк. Артикул № Горяче- оцинк. + Окраш. белый Артикул № Вес, кг 100 шт.
Вертикальный подвес 20F/1000 50 280 995 718 249 718 484 590
Вертикальный подвес 20F/1500 70 195 1490 718 250 718 485 790
Вертикальный подвес 20F/2000 5 195 1985 718 251 718 486 990
Вертикальный подвес 20F/3000 70 280 2980 709 799 716 282 1240

Разрушающая нагрузка

Симметричные нагрузки Разрушающая нагрузка для Вертикального подвеса 20F = 5000 кг (50 кН) Несимметричные нагрузки

Применение и монтаж

Монтируйте Вертикальный подвес 20F, используя Анкерный болт. Консоль 50 может быть смонтирована, используя Т-болт 26. Используя Концевой кронштейн HT-11, Консоль 50 может быть смонтирована под 90° к Вертикальному подвесу. Только для монтажа легких информационных кабелей и тому подобное.
Вертикальный подвес 20F также применяется для напольного монтажа.
