Уголковые кронштейны 5L и 5LS

Используется при сборке Монтажных шин с рамами для шкафов и щитов с электрооборудованием. Для вертикального крепления монтажных шин между полом и потолком. Монтируется при помощи Т-болтов.

Горячеоцинк. Артикул № Нерж. сталь (AISI 316L) Артикул № Горячеоцинк. + Окраш. белый Артикул № Вес, кг 100 шт.
Уголковый кронштейн 5L 731 791 731 793 731 792 15

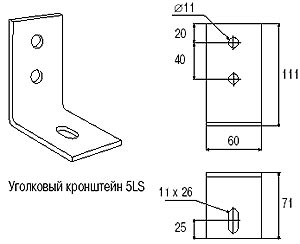

Уголковый кронштейн 5LS 709 801 725 636 720 529 50

Применение и монтаж

Примеры крепления Монтажных шин шин к различным рамам для установки контрольных панелей, распределительных щитов, и т.д. Используйте Уголковый кронштейн 5L.
Установка Монтажной шины на стене. Используйте Уголковый кронштейн 5L или 5LS.
Установка Монтажной шины на полу Уголковым кронштейном 5L или 5LS.
Уголковый кронштейн 5L может быть установлен внутри бокового профиля лестничного лотка и, таким образом, использоваться вместо концевой опоры для крепления к полу или потолку.
