Разъемы BNC (50 Ом)

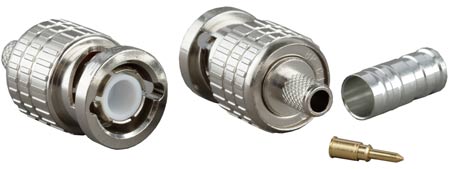

BP-C4 Разъем BNC для кабеля RG-58C/U,RG-58A/U, обжимной

Область применения:

  • Передача видеосигналов в формате стандартов SMPTE 259M (360 Мбит/c) и 292M (1,5 Гбит/с)
  • Цифровое телевидение стандартного и высокого разрешения
  • Системы видеонаблюдения, станции спутникового вещания
  • Контрольно-измерительные приборы и оборудование
  • Аналоговые и цифровые видеоприложения
Характеристики и преимущества использования:

  • Неизменно стабильное значение волнового сопротивления при высоких скоростях передачи сигналов
  • Минимальный уровень потерь (26 дБ при 1,1 ГГц) и отличные электрические характеристики
  • Низкое переходное сопротивление обеспечивается золотым покрытием внутреннего контакта
  • Внешний контакт из бериллиево-медного сплава долговечен и устойчив к повреждениям
  • Тефлоновый диэлектрик препятствует образованию искры при коммутации
  • Надежный фиксирующий механизм, исключающий люфт в соединениях
  • Совместимость как с 50-омными, так и с 75-омными BNC разъемами
  • Удлиненный корпус более удобен при эксплуатации

Материалы: Корпус: никелированная латунь Центральный контакт: латунь с напылением золотом Внешний контакт: бериллиево-медный сплав Диэлектрик: политетрафторэтилен (тефлон) Обжимная втулка: луженая медь

Электрические характеристики: Волновое сопротивление: 50 Ом Коэффициент стоячей волны по напряжению (КСВН): ? 1,1 (при частоте до 2 ГГц) Возвратные потери: ?26 дБ (при частоте 1,1 ГГц) Сопротивление изоляции: ?1000 МОм Электр. прочность диэлектрика: 1500 В ~/ 60 Гц/ 1мин. Сопротивление центрального контакта: ? 6 мОм Сопротивление внешнего контакта: ?3 мОм

Эксплуатационные характеристики: Усилие удержания кабеля: ? 6,8 кг Температура эксплуатации: –20°C – +60°C

Таблица совместимости:

Модель разъема Волновое сопротивление Метод монтажа контакта Совместимый кабель
BP-C4 50 Ом обжим RG-58C/U, RG-58A/U
Информация для заказа:
Партномер Описание
BP-C4 Разъем BNC для кабеля RG-58C/U,RG-58A/U, обжимной
