  • Новости ATEN: Новинка ассортимента VM1600 — Шасси модульного матричного аудио/видео коммутатора

VM1600 — Шасси модульного матричного аудио/видео коммутатора (шасси) 16x16. Коммутатор состоит из шасси VM1600 и 8-и плат расширения (4 платы входа и 4 платы выхода, поставляются отдельно).

Коммутатор предназначен для независимой коммутации аудио/видео сигналов с любого входа на любой выход. Переключение осуществляется «бесшовно», таким образом, что смена одного изображения другим происходит без появления черного экрана. Кроме этого, на коммутаторе возможно формирование видеостен размером от 1x2 до 4x4 экранов.

В зависимости от модели платы расширения могут иметь различные типы видео и аудио интерфейсов. Каждая плата оборудована 4 группами портов. Благодаря этому, пользователь может собрать матрицу любой размерности и с любым сочетанием интерфейсов кратных 4-м входам и 4-м выходам. Например, 4x4, 4x8, 4x12, 4x16, 8x4, 8x8, 8x12, 8x16, 12x4, 12x8, 12x12, 12x16, 16x4, 16x8, 16x12, 16x16.

Платы расширения можно добавлять или менять «на ходу» благодаря наличию функции горячей замены.

Встроенная функция масштабирования изображений («scaler») позволит преобразовать исходные разрешения видеосигналов в разрешения оптимальные для устройств отображения, сохраняя при этом максимальное качество сигналов.

Помимо базовых возможностей матричного коммутатора, ATEN VM1600 обладает существенными дополнительными возможностями, такими как формирование и управление видеостенами, что существенно расширяет сферу его применения.

Модульный матричный коммутатор VM1600 может быть использован в различных решениях систем видеотрансляции, где необходимо легкое и быстрое переключение схем коммутации A/V сигналов, а также построение видеостен.

Артикул (и возможные варианты его написания): VM1600-AT-G; VM1600-AT; VM1600; VM-1600; VM1600G


Особенности

  • Подключение к любому из 16-ти устройств отображения любого из 16-ти источников сигнала (при установке всех плат расширения)
  • Поддержка разрешений 480p, 720p, 1080i и 1080p (1920 х 1080); VGA, SVGA, XGA, SXGA и WUXGA (1920 x 1200)
  • Встроенная функция масштабирования для согласования видеоразрешений источников сигналов и устройств отображения.
  • Встроенная функция формирования и управления видеостенами.
  • Автоматическое преобразование формата видеосигнала, что позволяет устанавливать и работать с платами расширений в любой комбинации.
  • Извлечение и добавления звука - звук передаваемый в HDMI интерфейсе может быть извлечен, а стереозвук может быть добавлен (с платами расширения VM7804 / VM8804)
  • Поддержка HDMI (3D, Deep Color) (с платами расширения VM7804 / VM8804)
  • Совместимость HDCP 1.4
  • Поддерживает технологию «Seamless Switch» (бесшовное переключение) – обеспечивает непрерывность видеопотока при переключении*.
  • EDID Expert – функция выбирает оптимальные настройки EDID для плавного переключения и высокого качества отображения
  • Встроенный мастер EDID - обеспечивает простой способ пользовательских настроек EDID
  • Простое и быстрое переключение между несколькими источниками и несколькими устройствами отображения
  • Простое переключение сигналов между несколькими источниками и устройствами отображения:
    - кнопками на устройстве;
    - через веб-интерфейс;
    - посредствам команд RS-232;
  • Поддерживает горячую замену: модулей вентилятора, модулей питания, плат ввода / вывода видеосигналов.
  • Поддержка двух блоков питания для обеспечения высокой надежности
  • Обновление ПО через Интернет
  • Установка в 19-дюймовую стойку

* Примечание: При использовании «бесшовной» технологии переключения недоступны 3D, Deep Color и чересстрочный режим (например, 1080i). Для использования указанных режимов необходимо отключить «бесшовную» технологию.

Для ввода и вывода видеосигналов в модульных матричных коммутаторах используются соответствующие интерфейсные карты (платы).


Интерфейсные платы

Интерфейс

Платы ввода

Платы вывода

VGA

VM7104-AT

нет

HDMI по HDBaseT

VM7514-AT VM8514-AT

DVI

VM7604-AT VM8604-AT

HDMI

VM7804-AT VM8804-AT

При передаче видеосигналов по технологии HDBaseT источники видео подключаются к матричному переключателю (коммутатору) по витой паре через передатчик (трансмиттер - transmiter), поддерживающий данную технологию, такой как VE601T производства ATEN или иных производителей. Устройства отображения подключаются через приемник (ресивер - Receiver), например VE805R производства ATEN, который позволяет организовать видеостену с функцией "бесшовного переключения", или приемники иных производителей без возможности формирования видеостен.

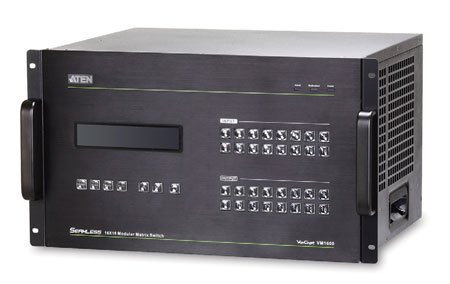

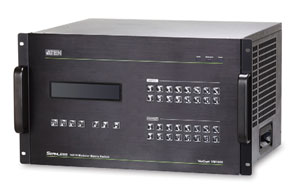

Вид спереди

Вид

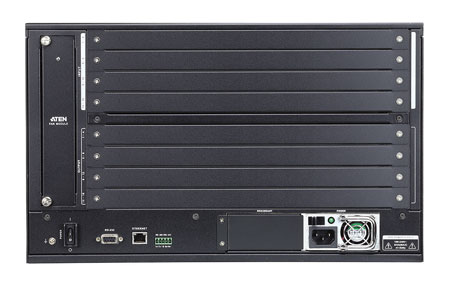

Вид сзади

Вид

Комплект поставки

  • 1 x aудио/видео матричный выключатель VM1600
  • 1 х шнур питания
  • 1 х инструкция по эксплуатации

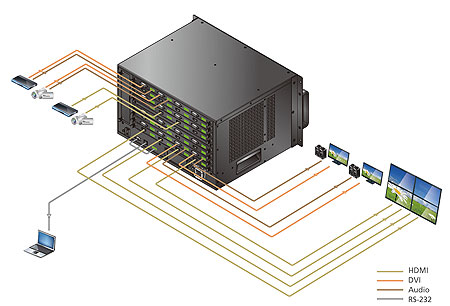

Схема подключения

Спецификация

Параметры

Значение

Разъемы Вход 4 x слота под платы расширения
Выход 4 x слота под платы расширения
Локальная сеть 1 x RJ45, (female)
RS232/RS485 порт 1 x DB9, 1 x 5-и контактная клеммная колодка
Питание 1 x С14, розеточный
Кнопки переключателя Вход / Выход 16 x 16 кнопок
Управление Видео 1 x кнопка
Аудио 1 x кнопка
Меню 1 x кнопка
Профиль
Вверх 1 x кнопка
Вниз 1 x кнопка
Ввод 1 x кнопка
Питание 1 x тумблер
Электропитание 100-240 В, 50 Гц
Потребляемая мощность 230В / 172 Вт
Индикация ЖК экран 1 х ЖК модуль
Тревога 1 x диод красный
Защита 1 x диод красный
Питание 1 x диод красный
Среда Рабочая температура 0 ~ 50° С
Температура хранения -20 ~ 60° С
Влажность 0 ~ 80% относительная,без конденсации
Физические характеристики Материал корпуса Металл
Вес 17.00 кг
Размеры (Д x Ш x В) 48.20 x 40.30 x 25.60 см

  • Характеристики, внешний вид товара и его комплектация могут быть изменены без специального уведомления.
  • Все товарные знаки и логотипы являются собственностью их соответствующих держателей.
