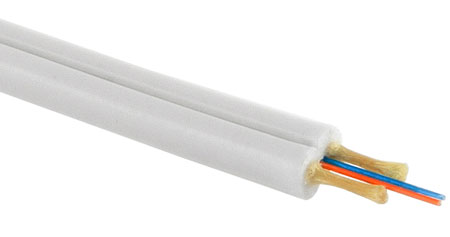

Кабель волоконно-оптический 9/125 (G657.A2) одномодовый, 2 волокна, для внутренней прокладки, самонесущий, со свободными волокнами (FTTH), FR-LSZH

Применение:

Внутри помещений. Применяется в сетях FTTH в рамках технологии «оптика до дома». Предназначен для подключения индивидуальных абонентов в офисах и многоквартирных жилых домах. Используется в сетях кабельного телевидения в качестве абонентского (отводного) кабеля, а также в локальных сетях для прокладки до рабочего места. Одновременное сочетание таких свойств как гибкость, упругость и минимальные размеры делают кабель идеальным при прокладке в ограниченных пространствах, в местах с высокой плотностью монтажа и при необходимости небольшого радиуса изгиба. Может прокладываться методом протяжки.

Описание конструкции:

В кабеле используется нечувствительное к изгибам оптическое волокно по стандарту G 657.А2. Кабель содержит два свободно уложенных оптических волокна, защищенных первичным акриловым покрытием. Устойчивость к продольным натяжениям обеспечивается двумя продольными диэлектрическими силовыми элементами. Форма кабеля в виде профиля прямоугольного сечения повышает защищенность от раздавливающих воздействий и ударов. Конструкция защищена внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH).

Материал внешней оболочки: огнестойкий малодымный безгалогенный компаунд (LSZH)

Внешний размер кабеля: 3,1 х 2,0 мм (ном.)

Вес 1 км кабеля: 11,0 кг

Спецификация:

Соответствует стандартам TIA/EIA 455, IEC 60794, IEC 60793-2-50 B6_a2

Оптические характеристики согласно ISO/IEC 11801, ITU-T G.657.A2

Безопасность: RoHS 2002/95/EC

1. Конструкция и материалы:

Тип оптического волокна 9/125 (нечувствительное к изгибам / G657.A2)
Изоляция волокна акриловое покрытие
Силовой элемент стеклопластик, продольный диэлектрический элемент (2 шт.)
Внешняя оболочка огнестойкий малодымный безгалогенный компаунд (LSZH)
Цвет оболочки белый RAL 9003

2. Технические характеристики:

Количество волокон 2 волокна
Размеры кабеля 3,1 х 2,0 мм
Вес 1 км кабеля 11,0 кг
Мин. радиус изгиба (монтаж) 20 мм
Мин. радиус изгиба (эксплуатация) 15 мм
Макс. растягивающее усилие (монтаж) 90 Н
Макс. растягивающее усилие (эксплуатация) 54 Н
Диаметр волокна 125 ± 0,7 мкм
Диаметр по защитному покрытию 242 ± 5 мкм
Тестовое усилие на разрыв волокна ? 0,7 ГН/м 2
Температура эксплуатации –30°C – +75°C

Информация для заказа:

Партномер Описание
F70020210W(DBF-7-02-H) Кабель волоконно-оптический 9/125 (G657.A2) одномодовый, 2 волокна, для внутренней прокладки, самонесущий, со свободными волокнами (FTTH), FR-LSZH
