Внутренний/внешний распределительный кабель с плотным буфером

F90040415B 95M51FF04B F90080808B 95M71FMNNB

Внешний/внутренний кабель для оконечной разводки

95B79FFNNC 95B71FFNNC

F90080808B -

(95M799M08B)

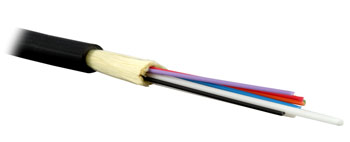

Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный

MTA-F-NNHT-D-KH-D -

(FxNNNNNNNB)

F60080811B
6 волокон:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

5 - Центральный силовой элемент

12 волокон:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

5 - Центральный силовой элемент

24 волокна:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

5 - Центральный силовой элемент

Применение

Внутри и вне помещений. Полностью диэлектрический кабель с плотным буфером, распределительный, с возможностью непосредственного подключения разъемов. Оптимизирован для применения в рамках централизованных волоконно-оптических сетей (TSB-72). Поддерживает передачу данных на короткие и средние расстояния. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей внутри и вне помещений. Пригоден для прокладки в стояках и кабельных каналах.

Описание конструкции

Кабель содержит от 6-ти до 24-х оптических волокон в буферном покрытии внешним диаметром 0,9 мм. Волокна свиты вокруг диэлектрического центрального силового элемента. Каждое волокно имеет цветовую кодировку. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH). Материал внешней оболочки устойчив к воздействию УФ излучения.

Материал внешней оболочки: огнестойкий малодымный безгалогенный компаунд (LSZH)

Внешний диаметр кабеля: 5.7 - 11,0 мм (ном.)

Вес 1 км кабеля: 35 - 134 кг

Спецификации:

Стандарты

Соответствует стандартам TIA/EIA 455 и IEC 60754, 60794

Оптические характеристики согласно ISO/IEC 11801

Тест огнестойкости: IEC 60332-3

1. Конструкция и материалы

Тип оптического волокна: 9/125; 50/125; 62,5/125

Изоляция волокна: плотное буферное покрытие

Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити

Силовой элемент: диэлектрический пруток, центральный элемент

Внешняя оболочка: огнестойкий малодымный безгалогенный компаунд (LSZH), устойчивый к воздействию УФ излучения

Цвет оболочки: черный RAL 9005

2. Технические характеристики

Количество волокон 6 волокон 8 волокон 12 волокон 24 волокна
Внешний диаметр кабеля: 5,7 мм 6,6 мм 7,5 мм 11,0 мм
Вес 1 км кабеля: 35 кг 48 кг 65 кг 95 кг
Мин. радиус изгиба (монтаж): 114 мм 132 мм 150 мм 224 мм
Мин. радиус изгиба (эксплуатация): 57 мм 66 мм 75 мм 112 мм
Макс. растягивающее усилие (монтаж): 1500 Н
Макс. растягивающее усилие (эксплуатация): 900 Н
Раздавливающее усилие: 440 Н/см
Ударопрочность: 3,0 Н*м
Изгибоустойчивость: 300 циклов
Диаметр волокна: 125 ± 1 мкм
Диаметр по защитному покрытию: 242 ± 7 мкм
Диаметр оболочки волокна: 0,9 мм
Температура хранения: от -40°C до +70°C

Информация для заказа:

Партномер Описание
F50121214B (MTA-5-12HT-D-KH-D) (95M795L12B) Кабель волоконно-оптический 12 волокон, многомодовый, 50/125, (tight buffer), для внутренней и внешней прокладки (-40C ~ +70), внешняя оболочка HFFR
F90080808B (95M799M08B) Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F90121225B (95M799M12B) Кабель волоконно-оптический, 12 волокон, одномодовый, 9/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F50080808B (95M795L08B) Кабель волоконно-оптический, 8 волокон, многомодовый, 50/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F50121213B (95M795L12B) Кабель волоконно-оптический, 12 волокон, многомодовый, 50/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F60080811B (95M796M08B) Кабель волоконно-оптический, 8 волокон, многомодовый, 62,5/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F60121226B (95M796M12B) Кабель волоконно-оптический, 12 волокон, многомодовый, 62,5/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
