WIBE 721101 Кронштейн потолочный 5

  • Товар снят с производства
  • Распродажа
ПартномерНаличиеЦена, ₽(изменить валюту )Количество
721101721101229RUR4 шт229

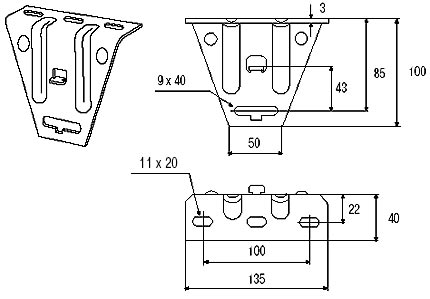

Потолочный кронштейн 5

Потолочный кронштейн 5

Для использования с Монтажными шинами 24/34, 24/40 и 24/48.

  Предв. оцинк.Артикул № Горячеоцинк.Артикул № Нерж. сталь(AISI 316L)Артикул № Горячеоцинк. +Окраш. белыйАртикул № Вес, кг 100 шт.
Потолочный кронштейн 5 (винт 22S не вкл.) 721 101 718 640 725 573 716 293 35

Применение и монтаж

Используя Монтажную шину 24/34, 24/40 и 24/48, один Потолочный кронштейн 5 и одну Винтовую пару 22S можно сделать Вертикальный подвес, который может быть смонтирован на наклонной поверхности с отклонением от горизонтали до 20°. Разрушающая нагрузка для Монтажной шины 24/34: 1000кг (10кН). Разрушающая нагрузка для Монтажных шин 24/40 и 24/48: 1200 кг (12 кН). Монтируйте Потолочный кронштейн 5 к задней поверхности Монтажной шины, повернув его на 90° и вставив язычок в отверстие шины. Верните Потолочный кронштейн 5 обратно в вертикальное положение и закрепите его в правильном положении, используя одну Винтовую пару 22S. При монтаже Потолочного кронштейна 5 к горизонтальному потолку, закрепите винтовую пару в углублении прорези кронштейна для лучшей поперечной устойчивости.
Монтажная шина 24/20 может, используя два Потолочных кронштейна 5 и два Т-болта 26,
быть смонтирована между полом и потолком (см. также Уголковый кронштейн 5L).
Монтажная шина 24/20F может, используя два кронштейна 5 и четыре Т-болта 26, быть смонтирована между полом и потолком (см. также Уголковый кронштейн 5L).
