Кабели волоконно-оптические, плотное буферное покрытие (tightbuffer), для внутренней прокладки, Teldor серии MTA

ПартномерТип оптического волокнаКоличество волоконНаличиеЦена, ₽(изменить валюту)
F40040415ZF40040415Z129RUR
MM 50/125 (ОМ3)4 волокна667 м129 Купить
F50242402OF50242402O101.70RUR
MM 50/125 (ОМ2)24 волокна1748 м
101.70
Купить
F60080810OF60080810O90RUR
MM 62.5/125 (OM1)8 волокон690 м
90
Купить
F90040412YF90040412Y79.80RUR
SM 9/125 (OS2)4 волокна115 м79.80 Купить
F90080807YF90080807Y134RUR
SM 9/125 (OS2)8 волокон100 м134 Купить
F90161601YF90161601Y214RURSM 9/125 (OS2)16 волокон260 м214 Купить
Сертификат пожарной безопасности

Архив

НазваниеСрок действия
Смотреть PDF
Оптический кабель для прокладки внутри помещений, с пластиковой оболочкой и изоляцией, не распространяющей горение
(№ C-IL.ПБ05.B.04097)
26.06.2014
25.06.2019
Сертификат соответствия

Архив

НазваниеСрок действия
Смотреть PDF
Кабели оптические для прокладки внутри помещений
(№ РОСС IL.АЮ64.Н07563)
09.07.2014
08.07.2017

2. Механические параметры:

Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, желтый

2 волокна:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

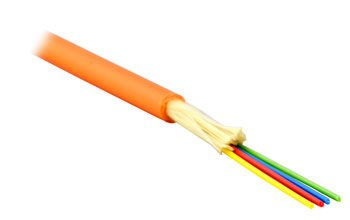

4 волокна:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

Применение

Внутри помещений. Полностью диэлектрический кабель с плотным буфером, распределительный, с возможностью непосредственного подключения разъемов. Оптимизирован для применения в рамках централизованных волоконно-оптических сетей (TSB-72). Поддерживает передачу данных на короткие и средние расстояния. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей внутри помещений. Пригоден для прокладки в стояках и кабельных каналах.

Описание конструкции

Кабель содержит от 2-х до 4-х оптических волокон в буферном покрытии внешним диаметром 0,9 мм. Каждое волокно имеет цветовую кодировку. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого поливинилхлорида.

Материал внешней оболочки: огнестойкий ПВХ

Внешний диаметр кабеля: 4,5 - 5,0 мм (ном.)

Вес 1 км кабеля: 17 - 24 кг

Спецификация:

Стандарты

Соответствует стандартам TIA/EIA 455 и IEC 60794

Оптические характеристики согласно ISO/IEC 11801

Тест огнестойкости: IEC 60332-3

1. Конструкция и материалы

Тип оптического волокна: 9/125; 50/125; 62,5/125

Изоляция волокна: плотное буферное покрытие

Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити

Внешняя оболочка: огнестойкий ПВХ

Цвет оболочки: по заказу

2. Механические параметры:
2 волокна 4 волокна
Диаметр кабеля: 4,5 мм 5,0 мм
Вес: 17 кг/км 24 кг/км
Мин. радиус изгиба (монтаж): 68 мм 74 мм
Мин. радиус изгиба (эксплуатация): 45 мм 50 мм
Макс. допустимое растягивающее усилие (монтаж): 900 Н
Макс. допустимое растягивающее усилие (эксплуатация): 540 Н
Макс. допустимое раздавливающее усилие: 300 Н/см
Ударопрочность: 1,5 Н*м
Изгибоустойчивость: 1000 циклов
Диаметр волокна: 125 ± 1 мкм
Диаметр по защитному покрытию: 242 ± 7 мкм
Рабочая температура: от -25°C до +75°C
Температура хранения: от -25°C до +75°C

Информация для заказа:

F90040412Y(95M059A04Y) Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, желтый
F50040411O(95M055E04O) Кабель волоконно-оптический, 4 волокна, многомодовый, 50/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, оранжевый
F60040406O(95M056A04O) Кабель волоконно-оптический, 4 волокна, многомодовый, 62,5/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, оранжевый

Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, желтый

Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, желтый

F50080807O

18 волокон:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

5 - Центральный силовой элемент

Применение

Внутри помещений. Полностью диэлектрический кабель с плотным буфером, распределительный, с возможностью непосредственного подключения разъемов. Оптимизирован для применения в рамках централизованных волоконно-оптических сетей (TSB-72). Поддерживает передачу данных на короткие и средние расстояния. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей внутри помещений. Пригоден для прокладки в стояках и кабельных каналах.

Описание конструкции

Кабель содержит от 6-ти до 24-х оптических волокон в буферном покрытии внешним диаметром 0,9 мм. Волокна свиты вокруг диэлектрического центрального силового элемента. Каждое волокно имеет цветовую кодировку. В кабелях емкостью более 24-х волокон волокна формируются в группы. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого поливинилхлорида.

Материал внешней оболочки: огнестойкий ПВХ

Внешний диаметр кабеля: 5,7 - 10,8 мм (ном.)

Вес 1 км кабеля: 33 - 125 кг

Спецификации:

Стандарты

Соответствует стандартам TIA/EIA 455 и IEC 60794

Оптические характеристики согласно ISO/IEC 11801

Тест огнестойкости: IEC 60332-3

1. Конструкция и материалы

Тип оптического волокна: 9/125; 50/125; 62,5/125

Изоляция волокна: плотное буферное покрытие

Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити

Силовой элемент: диэлектрический пруток, центральный элемент

Внешняя оболочка: огнестойкий ПВХ

Цвет оболочки: по заказу

2. Механические параметры:

6 волокон 8 волокон 12 волокон 18 волокон 24 волокна
Диаметр кабеля: 5,7 мм 6,4 мм 7,1 мм 8,6 мм 10,8 мм
Номинальная масса: 33 кг/км 41 кг/км 54 кг/км 86 кг/км 125 кг/км
Мин. радиус изгиба (монтаж): 86 мм 96 мм 107 мм 129 мм 162 мм
Мин. радиус изгиба (эксплуатация): 57 мм 64 мм 71 мм 86 мм 108 мм
Макс. допустимое растягивающее усилие (монтаж): 1500 Н
Макс. допустимое растягивающее усилие (эксплуатация): 900 Н
Макс. допустимое раздавливающее усилие: 440 Н/см
Ударопрочность: 3,0 Н*м
Изгибоустойчивость: 300 циклов
Диаметр волокна: 125 ± 1 мкм
Диаметр по защитному покрытию: 242 ± 7 мкм
Диаметр оболочки волокна: 0,9 мм
Температура хранения: от -25°C до +75°C
Информация для заказа:
F90080807Y (95M359A08Y) Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, желтый
F90121223Y (95M359A12Y) Кабель волоконно-оптический, 12 волокон, одномодовый, 9/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, желтый
F50080807O (95M355E08O) Кабель волоконно-оптический, 8 волокон, многомодовый, 50/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, оранжевый
F50121212O (95M355E12O) Кабель волоконно-оптический, 12 волокон, многомодовый, 50/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), FR-PVC, оранжевый
F60080810O (95M356A08O) Кабель волоконно-оптический, 8 волокон, многомодовый, 62,5/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, оранжевый
F60121225O (95M356A12O) Кабель волоконно-оптический, 12 волокон, многомодовый, 62,5/125, (tight buffer), для внутренней прокладки (-25°C ~ +75°C), PVC, оранжевый
