Кабели волоконно-оптические для внутренней и внешней прокладки, HFFR Teldor серии MTA

ПартномерТип оптического волокнаКоличество волоконНаличиеЦена, ₽(изменить валюту)
F60040415BF60040415B54RUR
MM 62.5/125 (OM1)4 волокна561 м
54
Купить
F90242411BF90242411B148RUR
SM 9/125 (OS2)24 волокна335 м
148
Купить
Сертификат пожарной безопасности

Архив

НазваниеСрок действия
Смотреть PDF
Универсальные оптические кабели для внутренней и внешней прокладки т.м. "Teldor" типов: MT, LD, SD, MC, SL, ADS, FT, ST, FL, MSL, DNV, MICRO, TAC, DUC, RET, MU, DR, DROP, SSL, HYB, судовой DNV, ABS
(№ C-IL.ПБ05.B.04098)
26.06.2014
25.06.2019
Смотреть PDF
Оптический кабель для прокладки внутри помещений, с пластиковой оболочкой и изоляцией, не распространяющей горение
(№ C-IL.ПБ05.B.04097)
26.06.2014
25.06.2019
Сертификат соответствия

Архив

НазваниеСрок действия
Смотреть PDF
Универсальные оптические кабели для внутренней и внешней прокладки т.м. "Teldor" типов: MT, LD, SD, MC, SL, ADS, FT, ST, FL, MSL, DNV, MICRO, TAC, DUC, RET, MU, DR, DROP, SSL, HYB, судовой DNV, ABS
(№ РОСС IL.АЮ64.H07564)
09.07.2014
08.07.2017
Смотреть PDF
Кабели оптические для прокладки внутри помещений
(№ РОСС IL.АЮ64.Н07563)
09.07.2014
08.07.2017

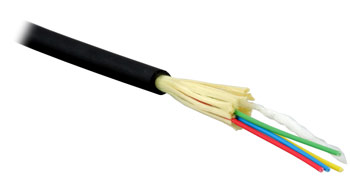

Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный

Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный

F60040415B

2 волокна:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

4 волокна:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

Применение

Внутри и вне помещений. Полностью диэлектрический кабель с плотным буфером, распределительный, с возможностью непосредственного подключения разъемов. Оптимизирован для применения в рамках централизованных волоконно-оптических сетей (TSB-72). Поддерживает передачу данных на короткие и средние расстояния. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей внутри и вне помещений. Пригоден для прокладки в стояках и кабельных каналах.

Описание конструкции

Кабель содержит от 2-х до 4-х оптических волокон в буферном покрытии внешним диаметром 0,9 мм. Каждое волокно имеет цветовую кодировку. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH). Материал внешней оболочки устойчив к воздействию УФ излучения.

Внешний диаметр кабеля: 4,5 - 4,9 мм (ном.)

Вес 1 км кабеля: 23 - 25 кг

Спецификации:

Стандарты

Соответствует стандартам TIA/EIA 455 и IEC 60754, 60794

Оптические характеристики согласно ISO/IEC 11801

Тест огнестойкости: IEC 60332-3

1. Конструкция и материалы

Тип оптического волокна: 9/125; 50/125; 62,5/125

Изоляция волокна: плотное буферное покрытие

Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити

Силовой элемент: диэлектрический пруток, центральный элемент

Внешняя оболочка: огнестойкий малодымный безгалогенный компаунд (LSZH), устойчивый к воздействию УФ излучения

Цвет оболочки: черный RAL 9005

2. Механические параметры:
Количество волокон 2 волокна 4 волокна
Внешний диаметр кабеля 4,5 мм 4,9 мм
Вес 1 км кабеля: 23 кг 25 кг
Мин. радиус изгиба (монтаж): 90 мм 98 мм
Мин. радиус изгиба (эксплуатация): 45 мм 50 мм
Макс. растягивающее усилие (монтаж): 900 Н
Макс. растягивающее усилие (эксплуатация): 540 Н
Раздавливающее усилие: 220 Н/см
Ударопрочность: 1,5 Н*м
Изгибоустойчивость: 300 циклов
Диаметр волокна: 125 ± 1 мкм
Диаметр по защитному покрытию: 242 ± 7 мкм
Диаметр оболочки волокна: 0,9 мм
Температура хранения: от -40°C до +70°C

Информация для заказа:

F90040415B(95M599M04B) Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F50040416B(95M595L04B) Кабель волоконно-оптический, 4 волокна, многомодовый, 50/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F60040415B(95M596M04B) Кабель волоконно-оптический, 4 волокна, многомодовый, 62,5/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный

Внутренний/внешний распределительный кабель с плотным буфером

Внутренний/внешний распределительный кабель с плотным буфером

F90040415B 95M51FF04B F90080808B 95M71FMNNB

Внешний/внутренний кабель для оконечной разводки

95B79FFNNC 95B71FFNNC

F90080808B -

(95M799M08B)

Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный

MTA-F-NNHT-D-KH-D -

(FxNNNNNNNB)

F60080811B
6 волокон:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

5 - Центральный силовой элемент

12 волокон:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

5 - Центральный силовой элемент

24 волокна:

1 - Внешняя оболочка

2 - Упрочняющие нити

3 - Буфер

4 - Оптическое волокно

5 - Центральный силовой элемент

Применение

Внутри и вне помещений. Полностью диэлектрический кабель с плотным буфером, распределительный, с возможностью непосредственного подключения разъемов. Оптимизирован для применения в рамках централизованных волоконно-оптических сетей (TSB-72). Поддерживает передачу данных на короткие и средние расстояния. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей внутри и вне помещений. Пригоден для прокладки в стояках и кабельных каналах.

Описание конструкции

Кабель содержит от 6-ти до 24-х оптических волокон в буферном покрытии внешним диаметром 0,9 мм. Волокна свиты вокруг диэлектрического центрального силового элемента. Каждое волокно имеет цветовую кодировку. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH). Материал внешней оболочки устойчив к воздействию УФ излучения.

Материал внешней оболочки: огнестойкий малодымный безгалогенный компаунд (LSZH)

Внешний диаметр кабеля: 5.7 - 11,0 мм (ном.)

Вес 1 км кабеля: 35 - 134 кг

Спецификации:

Стандарты

Соответствует стандартам TIA/EIA 455 и IEC 60754, 60794

Оптические характеристики согласно ISO/IEC 11801

Тест огнестойкости: IEC 60332-3

1. Конструкция и материалы

Тип оптического волокна: 9/125; 50/125; 62,5/125

Изоляция волокна: плотное буферное покрытие

Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити

Силовой элемент: диэлектрический пруток, центральный элемент

Внешняя оболочка: огнестойкий малодымный безгалогенный компаунд (LSZH), устойчивый к воздействию УФ излучения

Цвет оболочки: черный RAL 9005

2. Технические характеристики

Количество волокон 6 волокон 8 волокон 12 волокон 24 волокна
Внешний диаметр кабеля: 5,7 мм 6,6 мм 7,5 мм 11,0 мм
Вес 1 км кабеля: 35 кг 48 кг 65 кг 95 кг
Мин. радиус изгиба (монтаж): 114 мм 132 мм 150 мм 224 мм
Мин. радиус изгиба (эксплуатация): 57 мм 66 мм 75 мм 112 мм
Макс. растягивающее усилие (монтаж): 1500 Н
Макс. растягивающее усилие (эксплуатация): 900 Н
Раздавливающее усилие: 440 Н/см
Ударопрочность: 3,0 Н*м
Изгибоустойчивость: 300 циклов
Диаметр волокна: 125 ± 1 мкм
Диаметр по защитному покрытию: 242 ± 7 мкм
Диаметр оболочки волокна: 0,9 мм
Температура хранения: от -40°C до +70°C

Информация для заказа:

Партномер Описание
F50121214B (MTA-5-12HT-D-KH-D) (95M795L12B) Кабель волоконно-оптический 12 волокон, многомодовый, 50/125, (tight buffer), для внутренней и внешней прокладки (-40C ~ +70), внешняя оболочка HFFR
F90080808B (95M799M08B) Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F90121225B (95M799M12B) Кабель волоконно-оптический, 12 волокон, одномодовый, 9/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F50080808B (95M795L08B) Кабель волоконно-оптический, 8 волокон, многомодовый, 50/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F50121213B (95M795L12B) Кабель волоконно-оптический, 12 волокон, многомодовый, 50/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F60080811B (95M796M08B) Кабель волоконно-оптический, 8 волокон, многомодовый, 62,5/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
F60121226B (95M796M12B) Кабель волоконно-оптический, 12 волокон, многомодовый, 62,5/125, (tight buffer), для внутренней и внешней прокладки (-40°C ~ +70°C), LSZH, черный
