Кабели волоконно-оптические, модульная конструкция (loose tube), для внешней прокладки, без брони, PE Teldor серии SLA (линейка)

ПартномерТип оптического волокнаКоличество волоконНаличиеЦена, ₽(изменить валюту)
F50080119BF50080119B43.73RUR
MM 50/125 (ОМ2)8 волокон700 м
43.73
Купить
F90040115BF90040115B61.48RURSM 9/125 (OS2)4 волокна1090 м61.48 Купить
SLA-6-01X04-ZP-D (F60040129B)SLA-6-01X04-ZP-D (F60040129B)33.56RUR
MM 62.5/125 (OM1)4 волокна540 м
33.56
Купить
Сертификат пожарной безопасности

Архив

НазваниеСрок действия
Смотреть PDF
Кабель оптический для подземной прокладки т.м. "Teldor" типов: MT, LD, SD, SL, ADS, FT, ST, FL, MSL, DNV, MICRO, TAC, DUC, RET, MU, DR, DROP, SSL, HYB, судовой DNV, ABS
(№ C-IL.ПБ05.B.04099)
26.06.2014
25.06.2019
Сертификат соответствия

Архив

НазваниеСрок действия
Смотреть PDF
Кабели оптические для подземной прокладки т.м. "Teldor" типов: SL, LD, MT, ADS, FT, SD, FL, MSL, DNV, MICRO, TAC, DUC, RET, MU, DR, SSL, HYB, судовой DNV, ABS
(№ РОСС IL.АЮ64.H07565)
09.07.2014
08.07.2017

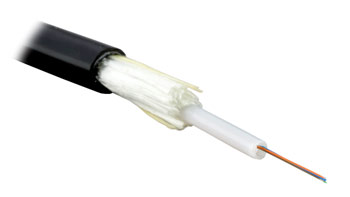

Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный

Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный

1 - Внешняя оболочка

2 - Свободная трубка

3 - Гель

4 - Оптическое волокно

5 - Упрочняющие нити

Применение

Вне помещений. Полностью диэлектрический кабель модульной конструкции со свободной укладкой волокон, оптимизированный для разводки кабельных подсистем. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей вне помещений. Поддерживает передачу данных на короткие и средние расстояния. Пригоден для прокладки в трубопроводах и кабельной канализации.

Описание конструкции

Кабель содержит от 4-х до 12-ти оптических волокон внешним диаметром 250 микрон, без вторичного буферного покрытия. Волокна свободно уложены в модуле (трубке), заполненном гидрофобным тиксотропным гелем. Каждое волокно имеет цветовую кодировку. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого полиэтилена. Материал внешней оболочки устойчив к воздействию УФ излучения.

Материал внешней оболочки: огнестойкий полиэтилен

Внешний диаметр кабеля: 7,5 мм (ном.)

Вес 1 км кабеля: 52 кг

Спецификации:

Стандарты

Соответствует стандартам TIA/EIA 455, IEC 60794, 60754

Оптические характеристики согласно ISO/IEC 11801

Тест гидроизоляции: TIA/EIA FOTP 82В

Тест огнестойкости: IEC 60332-1

1. Конструкция и материалы

Тип оптического волокна: 9/125; 50/125; 62,5/125

Изоляция волокна: модуль (трубка) из полибутилентерефталата

Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити

Наполнитель модуля: гидрофобный тиксотропный гель

Внешняя оболочка: огнестойкий полиэтилен, устойчивый к воздействию УФ излучения

Цвет оболочки: черный RAL 9005

2. Технические характеристики

Количество волокон 4 волокна 8 волокон 12 волокон
Внешний диаметр кабеля: 7,5 мм 7,5 мм 7,5 мм
Вес 1 км кабеля: 52 кг 52 кг 52 кг
Мин. радиус изгиба (монтаж): 150 мм 150 мм 150 мм
Мин. радиус изгиба (эксплуатация): 75 мм 75 мм 75 мм
Макс. растягивающее усилие (монтаж) 2700 Н
Мин. радиус изгиба (эксплуатация): 73 мм
Макс. растягивающее усилие (эксплуатация): 1600 Н
Раздавливающее усилие: 440 Н/см
Диаметр волокна: 125 ± 1 мкм
Диаметр по защитному покрытию: 242 ± 7 мкм
Диаметр модуля (трубки): 1,5 - 3,3 мм
Температура эксплуатации: -40°C - +70°C
Информация для заказа:
F90040115B(95L569X04B) Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный
F90080129B(95L569X08B) Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный
F90120119B(95L569X12B) Кабель волоконно-оптический, 12 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный
F50040102B(95L565Y04B) Кабель волоконно-оптический, 4 волокна, многомодовый, 50/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный
F50080119B(95L565Y08B) Кабель волоконно-оптический, 8 волокон, многомодовый, 50/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный
F50120108B(95L565Y12B) Кабель волоконно-оптический, 12 волокон, многомодовый, 50/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный
F60040129B(95L566X04B) Кабель волоконно-оптический, 4 волокна, многомодовый, 62,5/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный
F60080120B(95L566X08B) Кабель волоконно-оптический, 8 волокон, многомодовый, 62,5/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный
F60120126B(95L566X12B) Кабель волоконно-оптический, 12 волокон, многомодовый, 62,5/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), PE, черный
