Кабели волоконно-оптические, модульная конструкция (loosetube), для внешней прокладки, бронированные, PE Teldor серии SLA

ПартномерТип оптического волокнаКоличество волоконНаличиеЦена, ₽(изменить валюту)
F50040124BF50040124B129.16RUR
MM 50/125 (ОМ2)4 волокна2065 м129.16 Купить
F60040128BF60040128B52.89RUR
MM 62.5/125 (OM1)4 волокна229 м
52.89
Купить
F60080119BF60080119B102RUR
MM 62.5/125 (OM1)8 волокон590 м
102
Купить
F90040125BF90040125B117.97RURSM 9/125 (OS2)4 волокна1740 м117.97 Купить
F90080128BF90080128B124.07RURSM 9/125 (OS2)8 волокон715 м124.07 Купить
F90120148BF90120148B130.17RURSM 9/125 (OS2)12 волокон170 м130.17 Купить
Сертификат пожарной безопасности

Архив

НазваниеСрок действия
Смотреть PDF
Кабель оптический для подземной прокладки т.м. "Teldor" типов: MT, LD, SD, SL, ADS, FT, ST, FL, MSL, DNV, MICRO, TAC, DUC, RET, MU, DR, DROP, SSL, HYB, судовой DNV, ABS
(№ C-IL.ПБ05.B.04099)
26.06.2014
25.06.2019
Сертификат соответствия

Архив

НазваниеСрок действия
Смотреть PDF
Кабели оптические для подземной прокладки т.м. "Teldor" типов: SL, LD, MT, ADS, FT, SD, FL, MSL, DNV, MICRO, TAC, DUC, RET, MU, DR, SSL, HYB, судовой DNV, ABS
(№ РОСС IL.АЮ64.H07565)
09.07.2014
08.07.2017

Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (loose tube), для внешней прокладки (-40оC ~ +70оC ), бронированный стальной лентой, PE, черный

Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (loose tube), для внешней прокладки (-40оC ~ +70оC ), бронированный стальной лентой, PE, черный

SLA-F-TTxNN-ZPRP-DD -(FxNNNTTNNB)

95L525Y04B

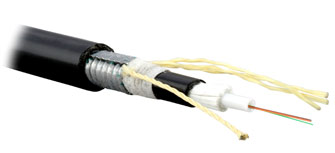

1 - Внешняя оболочка

2 - Гофрированная стальная броня

3 - Внутренняя оболочка

4 - Упрочняющие нити

5 - Свободная трубка

6 - Гель

7 - Оптическое волокно

Применение

Вне помещений. Бронированный кабель модульной конструкции со свободной укладкой волокон, оптимизированный для разводки кабельных подсистем. Используется для стационарной прокладки магистральных кабельных подсистем, а также в рамках локальных сетей вне помещений. Поддерживает передачу данных на короткие и средние расстояния. Пригоден для прокладки в трубопроводах и кабельной канализации. Может прокладываться непосредственно в грунт.

Описание конструкции

Кабель содержит от 4-х до 12-ти оптических волокон внешним диаметром 250 микрон, без вторичного буферного покрытия. Волокна свободно уложены в модуле (трубке), заполненном гидрофобным тиксотропным гелем. Каждое волокно имеет цветовую кодировку. Конструкция усилена упрочняющими арамидными нитями и защищена внутренней оболочкой из огнестойкого полиэтилена, покрыта гидроизолирующей лентой, бронирована* гофрированной стальной лентой и покрыта внешней оболочкой из огнестойкого полиэтилена. Для удобства разделки кабеля под внешней оболочкой и броней предусмотрены два рипкорда. Материал внешней оболочки устойчив к воздействию УФ излучения.

Материал внешней оболочки: огнестойкий полиэтилен

Внешний диаметр кабеля: 10,3 мм (ном.)

Вес 1 км кабеля: 140 кг

Спецификации:

Стандарты

Соответствует стандартам TIA/EIA 455, IEC 60794, 60754

Оптические характеристики согласно ISO/IEC 11801

Тест гидроизоляции: TIA/EIA FOTP 82В

Тест огнестойкости: IEC 60332-1

1. Конструкция и материалы

Тип оптического волокна: 9/125; 50/125; 62,5/125

Изоляция волокна: модуль (трубка) из полибутилентерефталата

Армирование и гидроизоляция: гидроизолирующие упрочняющие арамидные нити

Наполнитель модуля: гидрофобный тиксотропный гель

Внутренняя оболочка: огнестойкий полиэтилен

Броня: гофрированная стальная лента

Внешняя оболочка: огнестойкий полиэтилен, устойчивый к воздействию УФ излучения

Цвет оболочки: черный RAL 9005

2. Технические характеристики

Количество волокон: 4 волокна 8 волокон 12 волокон
Внешний диаметр кабеля: 10,3 мм 10,3 мм 10,3 мм
Вес 1 км кабеля: 140 кг 140 кг 140 кг
Мин. радиус изгиба (монтаж): 206 мм 206 мм 206 мм
Мин. радиус изгиба (эксплуатация): 206 мм 206 мм 206 мм
Макс. растягивающее усилие (монтаж): 2700 Н
Макс. растягивающее усилие (эксплуатация): 1600 Н
Раздавливающее усилие: 800 Н/см
Диаметр волокна: 125 ± 1 мкм
Диаметр по защитному покрытию: 242 ± 7 мкм
Диаметр модуля (трубки): 3,0 мм
Температура эксплуатации: -40°C - +70°C

*) Возможна поставка кабеля в диэлектрической броне

Информация для заказа:

F90040125B(95L529X04B) Кабель волоконно-оптический, 4 волокна, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C ), бронированный стальной лентой, PE, черный
F90080128B(95L529X08B) Кабель волоконно-оптический, 8 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), бронированный стальной лентой, PE, черный
F90120148B(95L529X12B) Кабель волоконно-оптический, 12 волокон, одномодовый, 9/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), бронированный стальной лентой, PE, черный
F50040124B(95L525Y04B) Кабель волоконно-оптический, 4 волокна, многомодовый, 50/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), бронированный стальной лентой, PE, черный
F50080118B(95L525Y08B) Кабель волоконно-оптический, 8 волокон, многомодовый, 50/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), бронированный стальной лентой, PE, черный
F50120119B(95L525Y12B) Кабель волоконно-оптический, 12 волокон, многомодовый, 50/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), бронированный стальной лентой, PE, черный
F60040128B(95L526X04B) Кабель волоконно-оптический, 4 волокна, многомодовый, 62,5/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), бронированный стальной лентой, PE, черный
F60080119B(95L526X08B) Кабель волоконно-оптический, 8 волокон, многомодовый, 62,5/125, (loose tube), для внешней прокладки (-40°C ~ +70°C), бронированный стальной лентой, PE, черный

Товары

ПартномерНаличиеЦена, ₽(изменить валюту)
Teldor F60040128B (SLA-6-01-XO4-ZPRP-DD) (95L526X04B) Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 4 волокна, модули (loose tube), для внешней прокладки, бронированный стальной лентой, с защитой от грызунов, PE, -40°C - +70°C, черный229 м52.89 Купить
Teldor F60080119B (SLA-6-01-X08-ZPRP-DD) (95L526X08B) Кабель волоконно-оптический 62.5/125 (OM1) многомодовый, 8 волокон, модульная конструкция (loose tube), для внешней прокладки, бронированный стальной лентой, PE, -40°C - +70°C, черный590 м102 Купить
Teldor F50040124B (SLA-5-01X04-ZPRP-DD) (95L525Y04B) Кабель волоконно-оптический 50/125 (OM2) многомодовый, 4 волокна, модульная конструкция (loose tube), бронированный стальной лентой, для внешней прокладки, PE, -40°C - +70°C, черный2065 м129.16 Купить
Teldor F90040125B (SLA-9-01X04-ZPRP-DD) (95L529X04B) Кабель волоконно-оптический 9/125 (G.652D) одномодовый, 4 волокна, модульная конструкция (loose tube), для внешней прокладки, бронированный стальной лентой, PE, -40°C - +70°C, черный1740 м117.97 Купить
Teldor F90080128B (SLA-9-01X08-ZPRP-DD) (95L529X08B) Кабель волоконно-оптический 9/125 (OS2, G.652D) одномодовый, 8 волокон, модульная конструкция (loose tube), для внешней прокладки, бронированный стальной лентой, PE, -40°C - +70°C, черный715 м124.07 Купить
Teldor F90120148B (SLA-9-01X12-ZPRP-DD) (95L529X12B) Кабель волоконно-оптический 9/125 (OS2, G.652D) одномодовый, 12 волокон, модульная конструкция (loose tube), для внешней прокладки, бронированный стальной лентой, PE, -40°C - +70°C, черный170 м130.17 Купить
