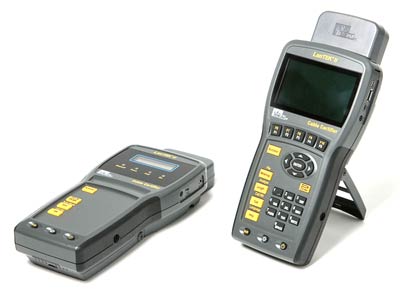

LanTEK® II на сегодняшний день представляет собой лучший сертификационный кабельный тестер по соотношению скорости тестирования, цены и качества. LanTEK® II более чем в 4 раза превосходит скорость тестирования других известных систем - осуществляет тестирование категории 5е за 9 секунд и категории 6 за 14 секунд. Плюс тестирует внешние перекрестные наводки кабеля 10 Gigabit, что делает LanTEK® II непревзойденной платформой для тестирования и сертификации медных кабельных систем. Запатентованная система универсальных адаптеров позволяет производить сертификацию большинства кабелей с помощью стандартных патч-кордов, тем самым экономя время и деньги.

Дополнительные модули FiberTEK FDX делают возможным двунаправленное измерение длины волны и сертификацию волокна в 3 раза быстрее, чем другие тестеры.

Три модели тестера LanTEK® II позволяют выбрать оптимальный сертификационный инструмент: 350 MHz/Cat 6, 500 MHz/Cat 6A or 1000 MHz/Cat7A. Точность измерений подтверждена независимой тестовой лабораторией ETL.

Кроме того, LanTEK® II предоставляет эксплуатационную гибкость, позволяя сертифицировать кабельные системы с помощью коннекторов TERA, GG45 и EC7 категории 7/7A, а также M12 Industrial Ethernet and коаксиальных адаптеров.

Особенности и преимущества:

• Высокая производительность - работа в диапазоне частот от 350 МГц до 1 ГГц и поддержка требований стандартов категории 6/ISO Е и 7А/ISO FA.
• Экономия времени и денег благодаря высокой скорости тестирования.
• Большая емкость внутренней/внешней памяти - хранение до 1700 результатов тестов с графиками, что в 7 раз превышает емкость стандартного тестера.
• Двухмодовый режим - позволяет одним нажатием кнопки производить сертификацию по двум стандартам.
• Запатентованный метод тестирования - тестирование большинства инсталляций с помощью стандартных патч-кордов без необходимости использования дорогостоящих адаптеров неразъемных соединений.
• Чрезвычайно быстрое тестирование оптоволокна с помощью аксессуара FiberTEK FDX - первый двухволновой сертификационный тестер, делает возможным двунаправленное измерение длины волны.
• Рекордная зарядка батареи - до 18 часов непрерывной работы.
• Универсальные адаптеры - позволяют тестировать любые кабели категории 5е, 6 и 6А.
• Большой яркий дисплей (11 см) с светодиодной подсветкой.
• "Умная" ионно-литиевая батарея с автоматической калибровкой "топливомера" - обеспечивает время работы до 18 часов.

Модели

Партномер	Описание
33-991	LanTEK® II-350 - сертификационный кабельный тестер с адаптерами категории 6; превосходит требования стандартов TIA/EIA Cat6, ISO Class E
33-992	LanTEK® II-500 - сертификационный кабельный тестер с адаптерами категории 6А; превосходит требования стандартов TIA/EIA Cat6A, ISO Class EA
33-993	LanTEK® II-1000 - сертификационный кабельный тестер с адаптерами категории 6А; превосходит требования стандартов TIA/EIA Cat7A, ISO Class F/FA

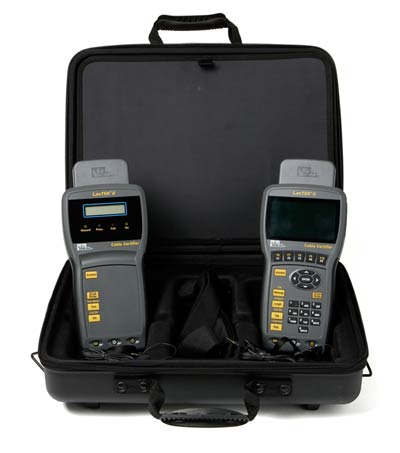

В набор входят: тестер LanTEK II и прибор удаленного доступа, литий-ионные элементы питания (2 шт.), зарядное устройство 110-240V с US/EU/UK вилками (2 шт.), жесткий чемодан с замком, адаптер для тестирования витой пары кат.6А. (2 шт.), патч-корды категории 6A F/FTP, USB кабель, программное обеспечение DataCENTER – СД-диски (2 шт.), гарнитура (2 шт.), подвесные ремни (3 шт.) и сертификат соответствия ETL.

Технические характеристики

Размеры тестера ВхШхГ:	25,4 х 12,7 х 5,3см
Вес тестера с батарейкой	Тестер с дисплеем: 1,1кг; прибор удаленного доступа: 1,0 кг
Батарейка	Ионно-литиевая, 7.4VDC, 6.6AH; Вход: 12V/2A DC; типичное время работы: 18 часов (новая батарейка производит тестирование кабеля категории 6 каждые 2.5 минуты, full backlight); время зарядки: 4 часа, если батарейка удалена из прибора, 6 часов, если батарейка остается внутри прибора.
Входная мощность	Прибор удаленного доступа: DC 12-15V, 2A; электропитание от сети: AC 110-240V
Дисплей	Экран - 4.3" TFT, 480 x 272 пикселей, зона видимости - 95 x 54 мм
Возможность подключения устройств	Адаптерный порт: 168-пин, ультра низкие перекресные наводки, mini-USB порт для подключения устройств, USB основной порт (только в тестере с дисплеем), 4-пин порт последовательного ввода-вывода (для обслуживания), 1/8" порт для подглючения переговорного устройства, порт для подключения зарядного устройства
Диапазон частот	LanTEK II-350: 1-350MHz, LanTEK II-500: 1-500MHz, LanTEK II-1000: 1-1000MHz
Память	Энергонезависимая карта памяти, сохраняет до 1700 результатов тестирования TIA-Cat 6 с графиками. Тесты (до 64GB) могут быть скопированы на флеш-карту USB.
Параметры измерения	Схема кабельных линий, длина сопротивления контура постоянного тока, электрическая емкость, перекрестные наводки на ближнем конце, вносимое затухание, отношение затухания к перекрестным помехам, возвратные потери, среднее сопротивление, задержка распространения сигнала, неравномерность задержки распространения сигнала, суммарные перекресные наводки на ближнем конце, суммарное отношение затухания к перекрестным помехам, отношение затухания к однонаправленным наводкам, суммарное отношение затухания к однонаправленным наводкам, внешние перекрестные наводки
Измерение длины	0-2000 ft.; 1 ft. resolution, +/-(3% + 3 ft.)
Совместимость с типами кабелей	TIA/EIA категория 3, 4, 5, 5E, 6 и 6A: 100O ISO/IEC класс C, D, E, EA, F, FA: 100O Категория 6/6A класс E/EA RJ-45 permanent link adapters: shielded and un-shielded cable, universal adapters provide channel, permanent link and basic link measurements.
Совместимость с коннекторами	Дополнительные адаптеры: GG45, ARJ45, TERA, EC7 (MMCPRO3000), коаксиальный 50-75Oм (BNC), промышленный M12
Генератор тона	Интегрирован в тестер с дисплеем и прибор удаленного доступа, совместим со стандартными, аналоговыми индуктивными пробниками, выбираемый тон (высокий, низкий, частотно-модулированный) 500/600 Hz, выбираемый выходной контакт.
Защита входной мощности	100V @ 25mA
Рабочая температура	0°C до 50°C, без конденсации
Температура хранения	-20°C до 70°C, без конденсации
Вибрация/амортизация	MIL-PRF-28800 F, Класс 3
Языки	Китайский, чешский, датский, голландский, английский, французский, немецкий, итальянский, корейский, норвежский, польский, португальский, русский, испанский, шведский
Соответствие стандартам	Базовая линия: сертифицирован ETL, соответсвует требованиям стандарта IEC 61935 Уровень III/IIIe/IV; канал/неразъемное соединение: TIA 568-B.2-2 и IEC 61935 Уровень III/IIIe/IV
Гарантия (LanTEK II/FiberTEK FDX)	Один (1) год с даты приобретения Гарантия на батарейки и аксессуары - 90 дней с момента приобретения.
Программное обеспечение для ПК	Требования: Microsoft Windows® XP или Vista, 512MB RAM, 500MB жесткий диск + 1GB для каждых 1,500 результатов тестирования категории 6

Аксессуары

Партномер	Описание
LANTEK10GBKIT	Набор для тестирования внешних перекрестных наводок LANTEK 10 Gigabit
33-990-BP01	Ионно-литиевая батарейка
0012-00-0656	Адаптер канал/неразъемное соединение Категория 6A/Класс EA
0012-00-0629	Адаптер канал/неразъемное соединение Категория 6/Class E
6011-50-0001	Сменный патч-корд Категория 6A F/FTP
33-990-PS01	Сменный блок питания
33-990-TS01	Сменная гарнитура
33-990-DC01	USB кабель
33-990-CC01	Чемодан для переноски
33-990-CC02	Футляр для переноски
1019-00-1100	Набор для тестирования CAT7/ISO-F NEXANS GG-45
1019-00-1105	Набор для тестирования CAT7/ISO-F TERA
1019-00-0343	Набор для тестирования коаксиального кабеля
