3M 7000031654 (80611161136) Scotchmark™ 1401-XR Маркер шаровой для телефонных линий связи (оранж.)

    ПартномерНаличиеЦена, ₽(изменить валюту )Количество
    700003165470000316541360RURзаказ, шт1 360
    Основные характеристики
    Цвет:оранжевый
    Область применения:линии связи
    Тип маркера:пассивный
    Форм-фактор:шаровой
    Глубина погружения (макс.):1.5 м
    Частота:101,4 кГц
    Габариты и вес
    Диаметр:102 мм
    Масса без упаковки:0.35 кг
    Эксплуатационные характеристики
    Температура эксплуатации:-20 °C ... +50 °C
    Температура хранения:-40 °C ... +70 °C
    Электронные маркеры предназначены для облегчения определения (отыскания) эксплуатируемой трассы в местах установки колодцев, муфт, поворотов трассы и на переходах через коммуникации. Маркеры закапываются над ключевыми точками (муфтами, пересечениями, поворотами трассы и т.д.), которые легко отыскиваются ремонтными бригадами.

    Маркеры выпускаются для различных подземных коммуникаций (кабелей связи, силовых линий, газопроводов и т.д.). Для каждого вида коммуникаций определены своя резонансная частота, цвет корпуса маркера (“телефонные” маркеры – оранжевого цвета).

    Принцип действия системы электронных маркеров основан на резонансном отражении радиосигнала маркероискателя маркером. Внутри маркера находится пассивный колебательный контур, настроенный на частоту излучения маркероискателя. При приеме отраженного сигнала маркероискатель подает звуковой и визуальный сигнал оператору. Маркеры легко обнаруживаются даже при непосредственной (до 20 см) близости металлических конструкций и силовых линий. Корпус маркера, выполненный из полиэтилена высокой плотности, не поддается воздействию ни экстремальных температур, ни химикатов, ни других внешних факторов.

    Особенностью интеллектуальных маркеров является возможность предварительной записи и чтения информации (до 192 бит) об объекте (название, принадлежность и т.д.), которая может переноситься в ПК. Глубина обнаружения и считывания/ввода информации – 1,5/0,3 м.
    Отказное письмо

    Архив

    НазваниеСрок действия
    Смотреть PDF
    Инструмент для монтажа соединителей Fibrlock, трассоискатель Dynatel 22xx, система маркирования Scotchmark EMS, соединитель Scotchlock и соединитель модульный MS
    (№ П32-3-14-2544)
    09.06.2007
    09.06.2007

    Установка

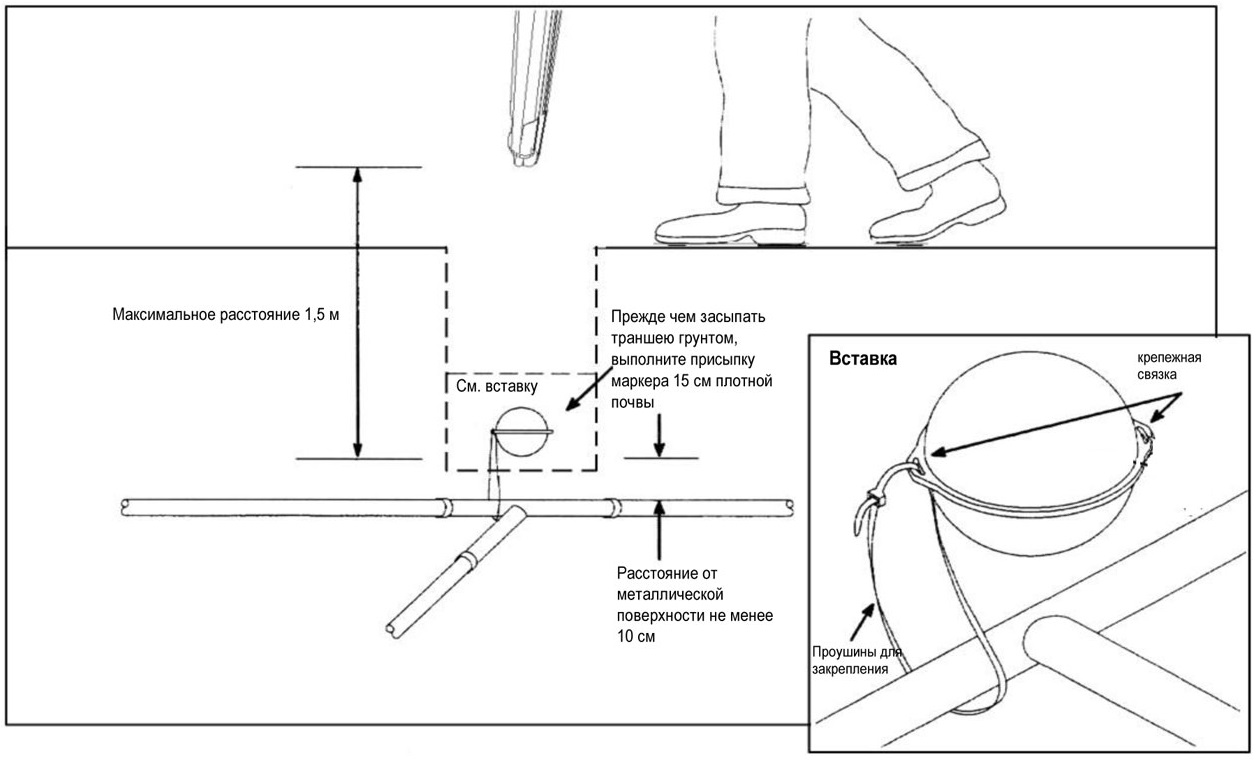

    Установка пассивного шарового маркера

    1. Прежде чем устанавливать шаровой маркер над подземным объектом, решите, требуется ли закрепить его, чтобы он оставался на месте. Надежно зафиксировать маркер можно, продев крепежную связку через одну или обе проушины на его корпусе и закрепив ее на объекте (например, трубе распределительной сети, силовом кабеле на низкое или среднее напряжение, кабельной муфте и проч.)

    2. Если маркируемый объект выполнен из металла, рекомендуется, чтобы от маркера его отделял плотный слой грунта толщиной не менее 10 см

    3. Если объект выполнен не из металла, установите маркер непосредственно над нужной точкой.

    4. Положите шаровой маркер в траншею; ровное положение маркера при этом не играет большой роли благодаря функции самовыравнивания

    ВАЖНО. Шаровой пассивный маркер не может надежно воспроизводить сигнал трассоискателя на глубине более 1,5 м. Это максимально допустимое расстояние между шаровым маркером и наконечником (трассо-)маркероискателя.

    5. Вручную засыпьте как минимум 15 см грунта поверх шарового маркера, чтобы не допустить его смещения или повреждения во время засыпки.

    6. Засыпьте отверстие / траншею до конца
