ABB 2CSR255040R1164 (DS201 C16 AC30) Автоматический дифференциальный выключатель, серия DS201,C16, 30мА,тип АС

  • Товар снят с производства
Партномер
2CSR255040R11642CSR255040R1164RUR
Код товара:46801
Основные характеристики
Количество полюсов:2
Номинальный ток:16 А
Отключающий дифференциальный ток (ном.):30 мА
Рабочая характеристика при наличии дифференциального тока:AC
Характеристика србатывания от сверхтоков:C
Сертификат соответствия
НазваниеСрок действия
Смотреть PDF
Автоматические выключатели серий: S201, S202, S203, S204, SH201, SH202, SH203, SH204, S201S, S203S с комплектующими
(№ RU C-DE.МЕ77.В.02596)
21.07.2016
20.07.2021

Архив

НазваниеСрок действия
Смотреть PDF
Выключатели автоматические дифференциального тока со встроенной защитой от сверхтоков серии: DDA202, DDA203, DDA204, DS201, DS202C, DS202, DS203, DS204, DSH941R
(№ C-IT.МЕ77.В.01800)
23.09.2014
22.09.2019
Смотреть PDF
Выключатели автоматические серий: S201, S202, S203, S204, SH201, SH202, SH203, SH204, S201S, S203S с частями и принадлежностями
(№ RU C-BG.МЕ77.В.00803)
27.09.2013
27.09.2018

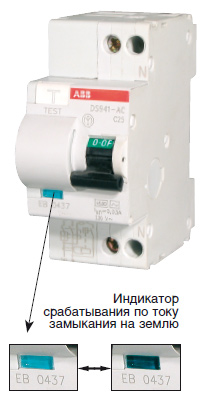

Дифференциальные автоматические выключатели DS941

Дифференциальные автоматические выключатели DS941

Имеют визуальную индикацию срабатывания по току утечки!

Технические характеристики:

Тип АС

Номинальный ток от 6 до 40 А;

Напряжение 230/400 В;

Номинальная чувствительность 30 мА;

Подключение кабеля сечением до 16 мм 2

Кол-во модулейНом. ток (А)Ном. откл. диф. ток (мА)ТипПартномер
DS941 кривая отключения C (5-10 I ном.)
2630DS941 C6 30MA16020395
21030DS941 C10 30MA16020403
21630DS941 C16 30MA16020411
22030DS941 C20 30MA16020429
22530DS941 C25 30MA16020437
23230DS941 C32 30MA16020445
24030DS941 C40 30MA16020452

ГОСТ Р 51327.1-99 (МЭК 1009.1)

Новинка! Дифференциальные автоматические выключатели DS201

Имеют визуальную индикацию срабатывания по току утечки и визуальную индикацию реального состояния контактов!

Технические характеристики:

Технические характеристики:

Тип АС и А

Номинальный ток от 6 до 40А;

Напряжение 230/400В;

Номинальная чувствительность 10, 30, 100, 300 мА;

Подключение кабеля до 25мм 2

Двойные клеммные терминалы. Удобный держатель маркировки.

Кол-во модулейНом. ток (А)Ном. откл. диф. ток (мА)Тип (модели типа АС; 30мА)Партномер
DS201 кривая отключения C (5-10 х I ном.)
2630DS201 C6 AC302CSR255040R1064
21030DS201 C10 AC302CSR255040R1104
21330DS201 C13 AC302CSR255040R1134
21630DS201 C16 AC302CSR255040R1164
22030DS201 C20 AC302CSR255040R1204
22530DS201 C25 AC302CSR255040R1254
23230DS201 C32 AC302CSR255040R1324
24030DS201 C40 AC302CSR255040R1404
DS201 кривая отключения B (3-5 х I ном.)
2630DS201 B6 AC302CSR255040R1065
21030DS201 B10 AC302CSR255040R1105
21330DS201 B13 AC302CSR255040R1135
21630DS201 B16 AC302CSR255040R1165
22030DS201 B20 AC302CSR255040R1205
22530DS201 B25 AC302CSR255040R1255
23230DS201 B32 AC302CSR255040R1325
24030DS201 B40 AC302CSR255040R1405

ГОСТ Р 51327.1-99 (МЭК 1009.1)

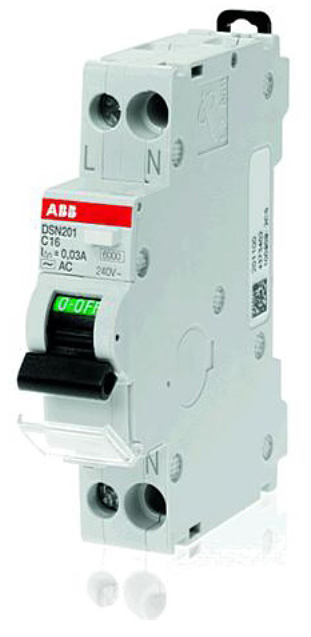

Дифференциальные автоматические выключатели DSN201

Технические характеристики:

Тип АС

Номинальный ток от 6 до 20 А;

Напряжение 300 В;

Номинальная чувствительность 30 мА

Устройства представляют собой электронные дифавтоматы шириной всего 1 модуль. Они объединяют в себе зависимый от напряжения сети блок дифференциального тока и устройство защиты от сверхтоков. Помимо основного преимущества - компактной ширины всего 17,5 мм - устройства обладают следующими отличительными особенностями:

  • встроенная защита от перенапряжений (устройства срабатывает при превышении напряжением уставки в 300 В);
  • подвод питания со стороны как верхних, так и нижних клемм;
  • наличие на передней панели держателя маркера для простого обозначения защищаемой нагрузки;
  • защелки на ДИН-рейку с двумя фиксированными положениями;
  • возможность использования аксессуаров основной серии модульных автоматических выключателей S200.

С использованием данных устройств будет удобно перевести проект, выполненный на оборудовании другого производителя, на оборудование АББ. В серии представлены следующие позиции:

Кол-во модулейНом. ток (А)Ном. откл. диф. ток (мА)ТипПартномер
1630DSN201 C6 AC302CSR255050R1064
11030DSN201 C10 AC302CSR255050R1104
11630DSN201 C16 AC302CSR255050R1164
12030DSN201 C20 AC302CSR255050R1204
12530DSN201 C25 AC302CSR255050R1254

ГОСТ Р 51327.1-2010
