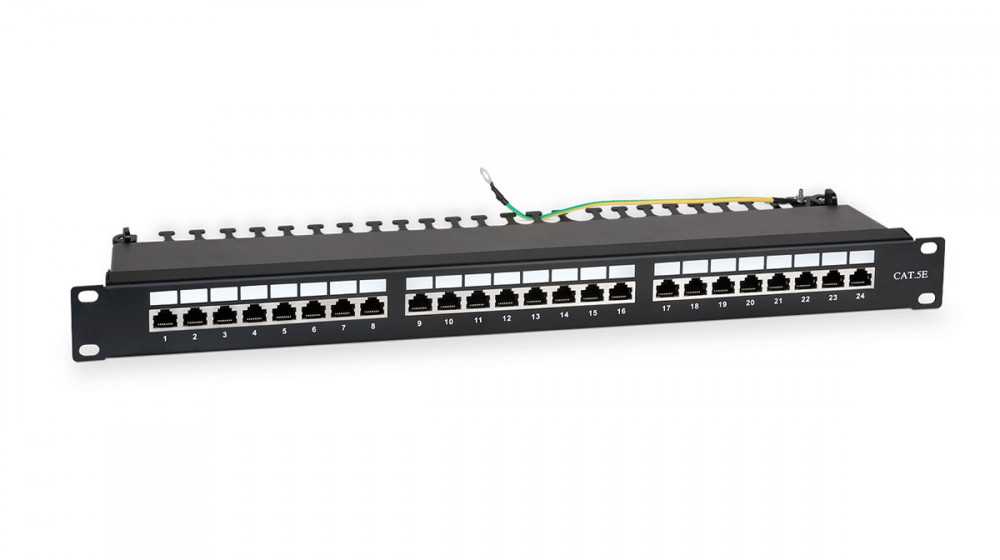

Полностью экранированная коммутационная панель (патч-панель) WRline категории 5е на 24 порта предназначена для установки в 19’’ телекоммуникационные шкафы и стойки и служит для терминирования кабелей СКС или других систем связи. В сочетании с экранированными кабелями такая панель позволяет защитить каналы связи от возможных электромагнитных помех. Выполнена в металлическом корпусе с быстросъемной крышкой.
Порты пронумерованы с фронтальной стороны, также есть специальные поля для маркировки. На тыльной стороне панели находятся контакты Dual IDC с цифровой нумерацией и цветной маркировкой по стандартам T568 А и B. Для заделки проводников можно использовать ножи типов 110 и Krone. Для облегчения монтажа и укладки кабелей в комплект поставки входит съемный задний организатор.
Порты пронумерованы с фронтальной стороны, также есть специальные поля для маркировки. На тыльной стороне панели находятся контакты Dual IDC с цифровой нумерацией и цветной маркировкой по стандартам T568 А и B. Для заделки проводников можно использовать ножи типов 110 и Krone. Для облегчения монтажа и укладки кабелей в комплект поставки входит съемный задний организатор.
| Код товара: | 505210 | |
| Основные характеристики | ||
| Тип патч-панели: | экранированная | |
| Категория (TIA/EIA): | 5e | |
| Тип разъема: | RJ45 | |
| Количество портов: | 24 | |
| Монтажная высота: | 1U | |
| Цвет: | черный | |
| Поддерживаемые приложения: | 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive | |
| Общие характеристики | ||
| Тип IDC контактов: | Dual IDC (110 + Krone) | |
| Допустимый калибр проводников: | 22 – 25 AWG однопроволочные | |
| Схема разводки проводников: | T568A/B | |
| Маркировка портов: | отсутствует | |
| Способ монтажа: | настенный (навесной) настенный | |
| Особенности: | Цифровая маркировка портов с лицевой стороны панели Цифровая маркировка IDC контактов Встроенный задний кабельный организатор кабеля | |
| Комплектация: | Патч-панель – 1 шт. Стяжка нейлоновая – 48 шт. Комплект крепежа (винт, шайба, гайка М6) – 4 шт. | |
| Габариты и вес | ||
| Высота: | 45 мм | |
| Глубина: | 93 мм | |
| Ширина: | 482 мм | |
| Масса без упаковки: | 1.22 кг | |
| Материалы | ||
| Материал корпуса: | сталь 1,6 мм | |
| Материал разъемов RJ-45: | АБС-пластик, UL-94V-0 | |
| Материал контактов RJ-45: | фосфористая бронза с напылением золотом 1,27 мкм (50µ") поверх 2,54 мкм никелировки | |
| Материал печатной платы (PCB): | двухслойный стеклотекстолит (FR-4) 1,6 мм | |
| Материал разъемов для печатной платы: | АБС-пластик (UL-94V-0) | |
| Материал контактов печатной платы: | фосфористая бронза с напылением золотом | |
| Материал корпуса IDC-модуля: | поликарбонат (PC UL94V-0) | |
| Материал IDC-контактов: | фосфористая бронза с покрытием 2,54 мкм сплава олова | |
| Материал задней фиксирующей планки: | АБС-пластик (ABS, UL 94 V-0) | |
| Материал заднего кабельного организатора: | сталь 1,6 мм | |
| Материал подставки: | ударопрочный ABS-пластик, UL-94V-0 | |
| Электрические характеристики | ||
| Сила тока: | 1.5 А | |
| Рабочее напряжение: | 48 В | |
| Контактное сопротивление (макс.): | 20 мОм | |
| Сопротивление изоляции (мин.): | 500 МОм | |
| Испытательное напряжение: | 700 В (60 Гц)/1 мин | |
| Эксплуатационные характеристики | ||
| Температура монтажа: | 0 °С ... +50 °С | |
| Температура эксплуатации: | +5 °C ... +60 °C | |
| Температура хранения: | -40 °C ... +70 °C | |
| Относительная влажность (макс.): | 93 % | |
| Количество циклов коммутации (мин.): | 750 | |
| Усилие удержания разъема: | 50 Н (мин.) | |
| Стандарты | ||
| Соответствие стандартам: | ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246 | |
| Упаковка | ||
| Высота упаковки: | 508 мм | |
| Ширина упаковки: | 160 мм | |
| Глубина упаковки: | 60 мм | |
| Вес упаковки: | 1.57 кг | |
| Объем упаковки: | 0 куб. м | |
| Вес: | 1.57 кг | |
| Объем: | 0.0049 м3 | |
