Монтаж шкафа TSA

ШАГ 1

Проверьте наличие всех компонентов

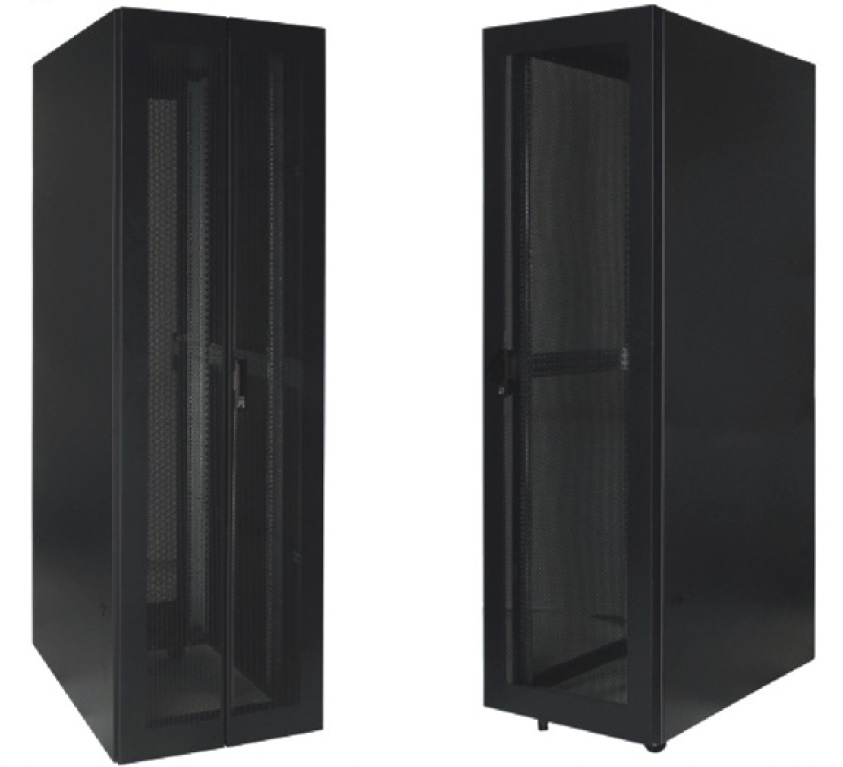

На фото ниже: компоненты стандартной комплектации на примере шкафа 47Uх600х1000 мм (ВхШхГ) TSA-4761-PD-RAL9004.

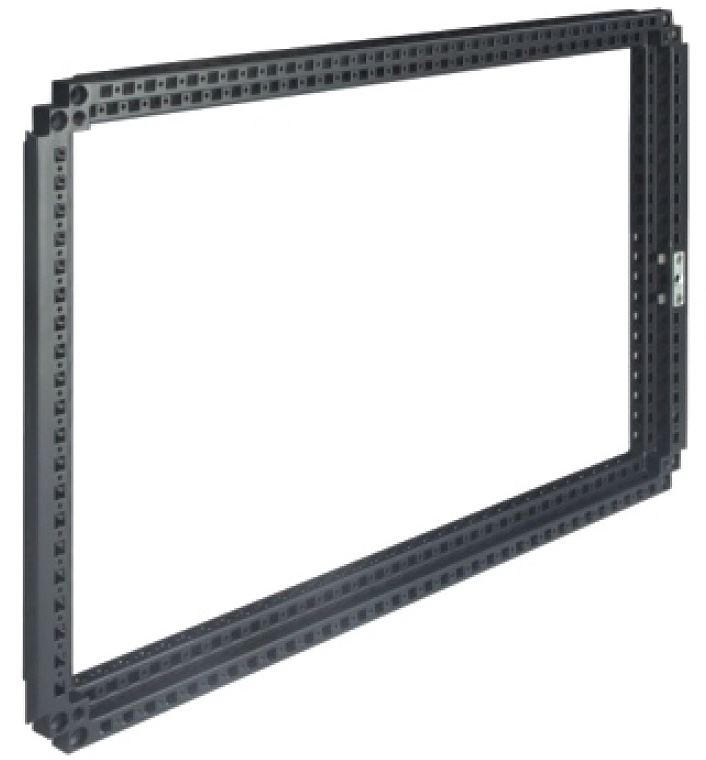

Рама верхней панели

Нижняя панель с рамой

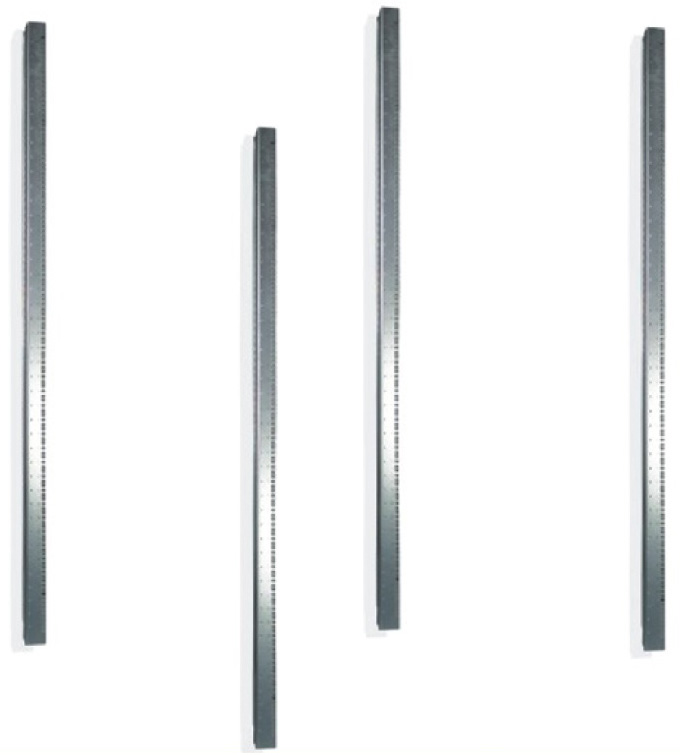

Стойки каркаса

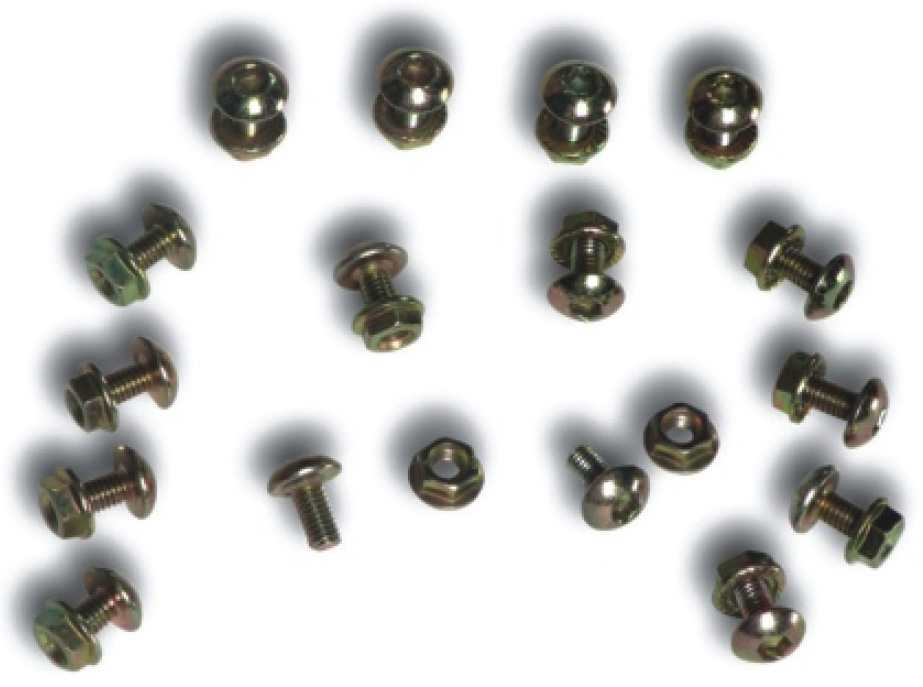

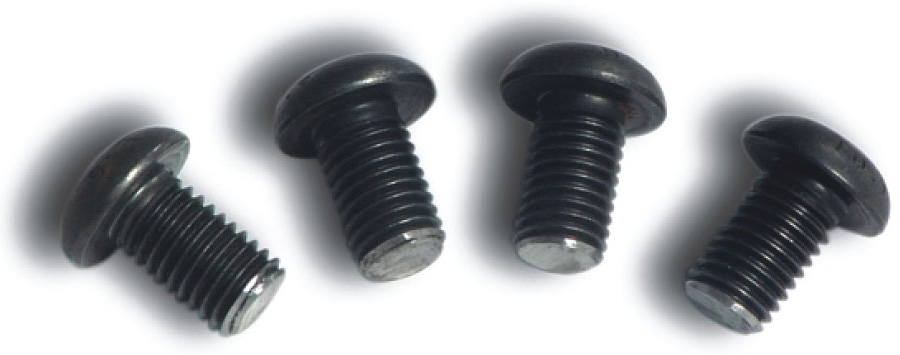

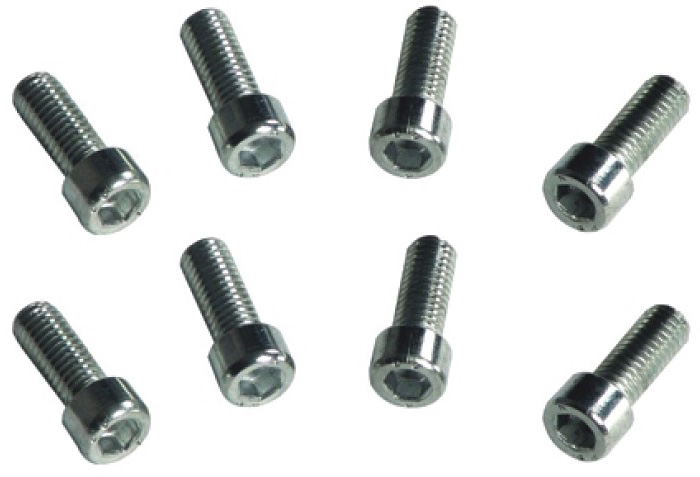

Болты М8х20 с внутренним шестигранником (16 шт.)

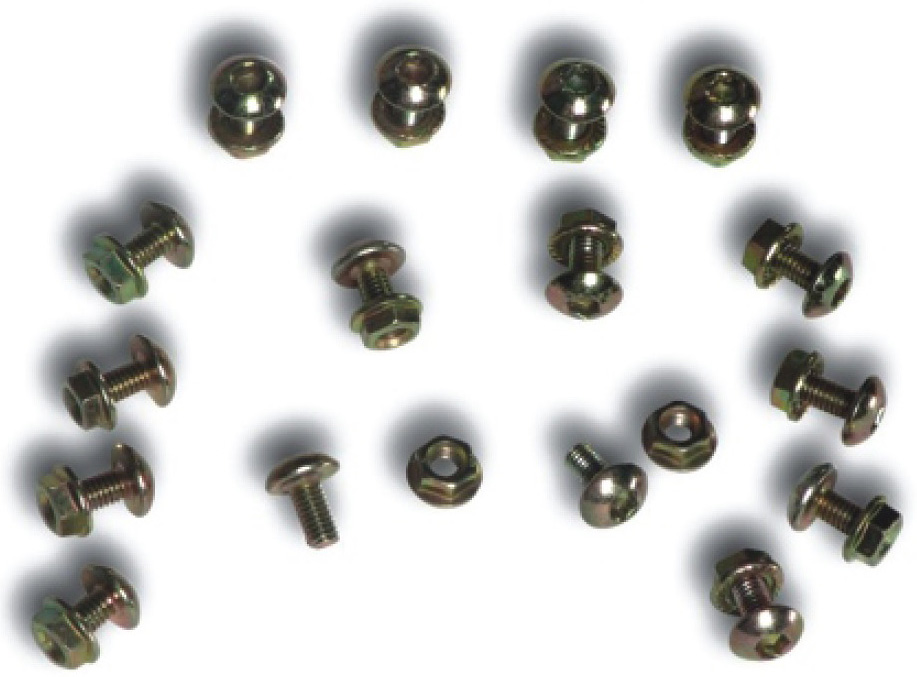

Винты М6х12 и гайки М6 со стопорным буртиком (16 шт.)

Регулируемые ножки + 2,5" ролики

Винты М6х12 для фиксации
верхней панели (4 шт.)

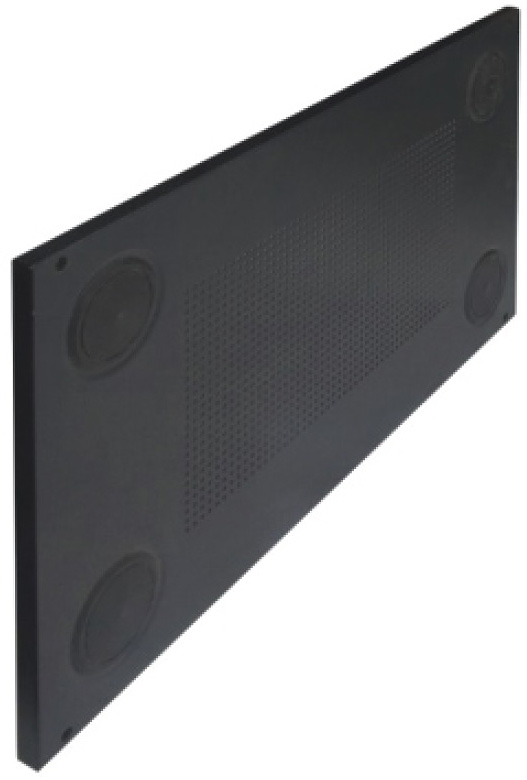

Верхняя панель

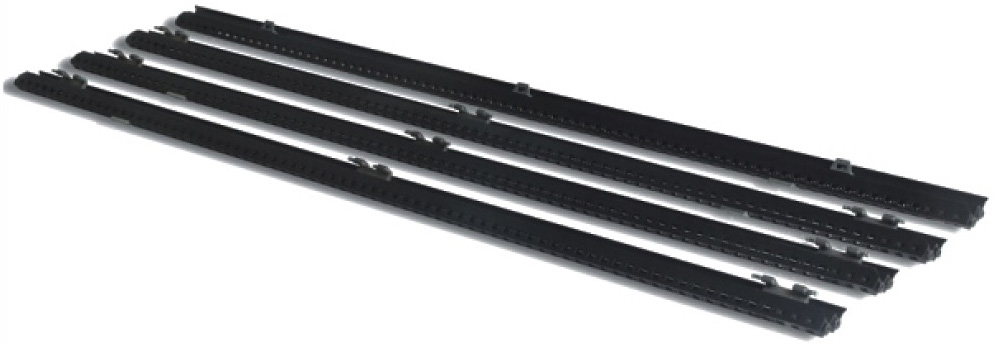

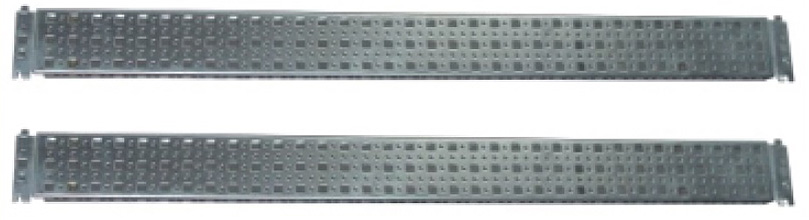

Поперечные монтажные профили

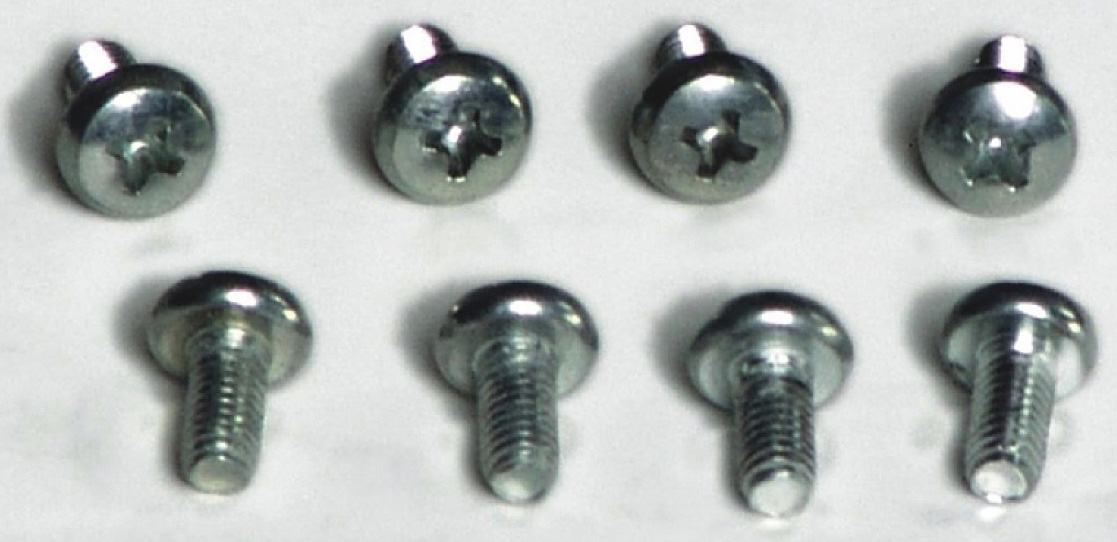

Винты М5х10
самонарезающие (8 шт.)

19" монтажные профили

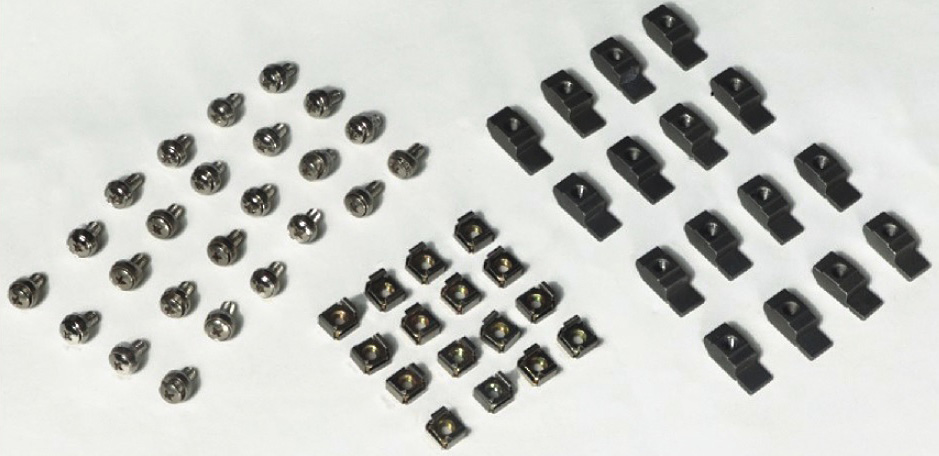

Винт М6х12 – 24 шт.
Закладная гайка М6 – 16 шт.
Вставная гайка М6 – 16 шт.

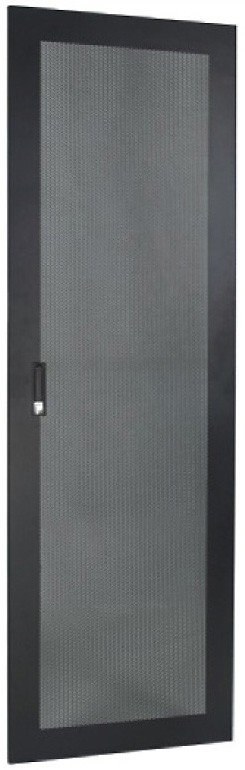

Передняя дверь

Задняя дверь (двустворчатая)

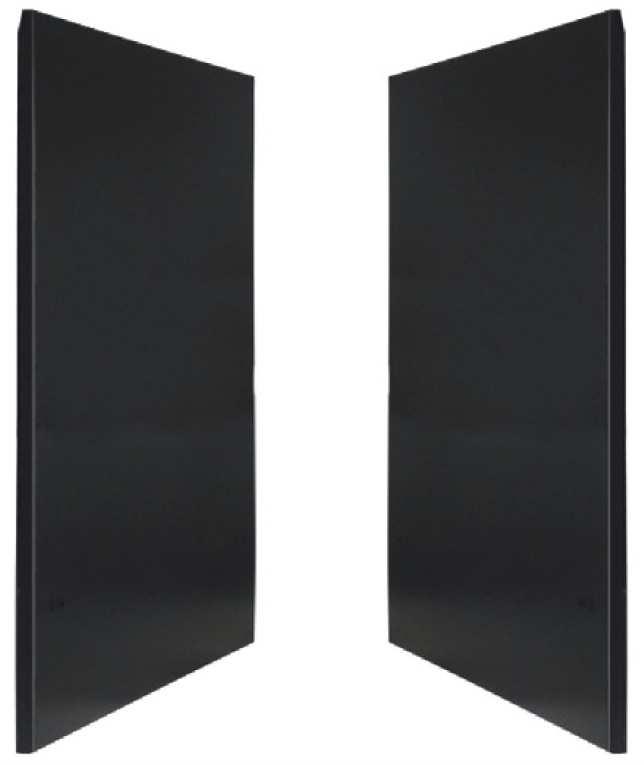

Съемные боковые панели

Упаковка и перечень компонентов шкафа TSA


Необходимые инструменты

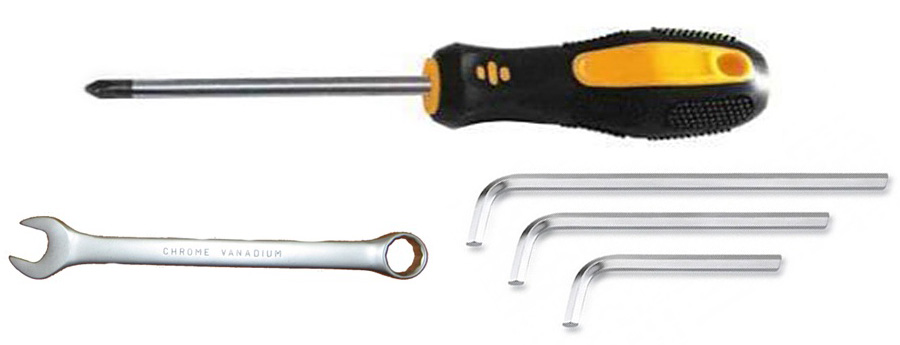

Для сборки шкафа понадобится минимальный набор инструментов Необходимые инструменты 1) Отвёртка крестовая
2) Гаечный ключ 10 мм
3) Шестигран. ключи 5/6/8 мм



ШАГ 2

Сборка каркаса

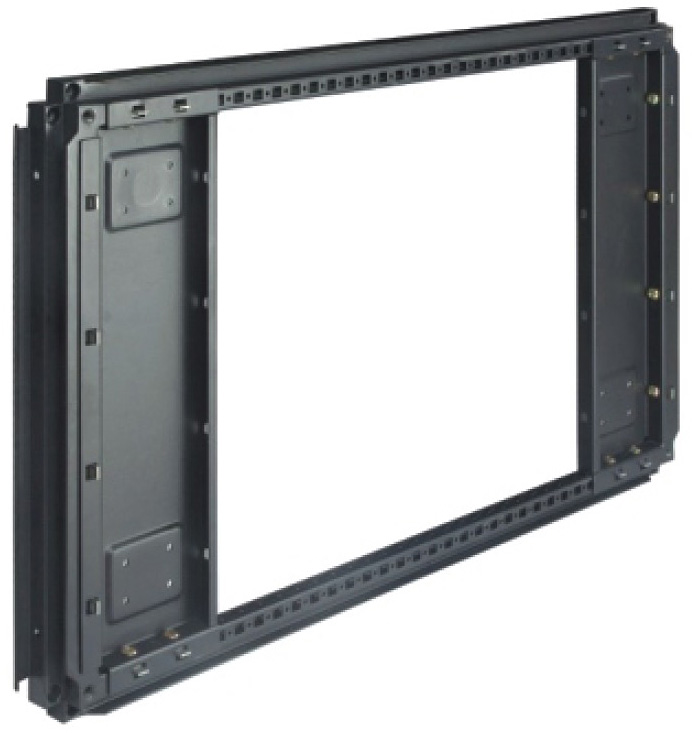

Рама верхней панели

Нижняя панель с рамой

Стойки каркаса


Болты М8х20 с внутренним шестигранником (16 шт.)

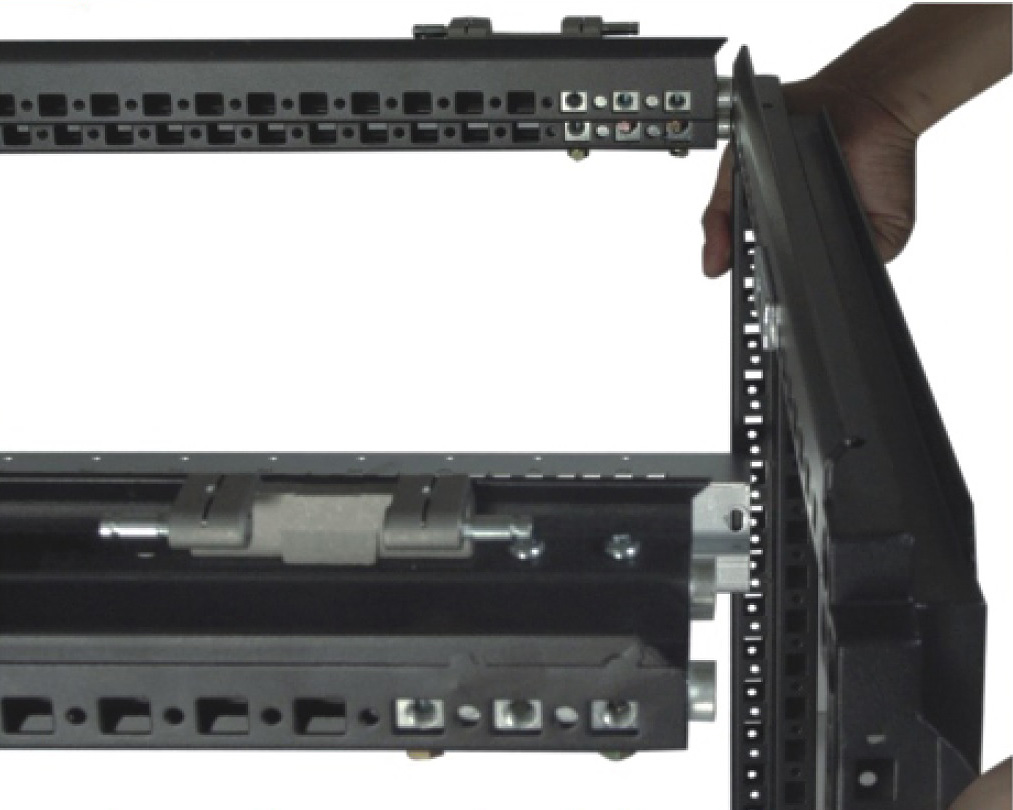

Вставьте стойки каркаса в отверстия верхней и нижней рам

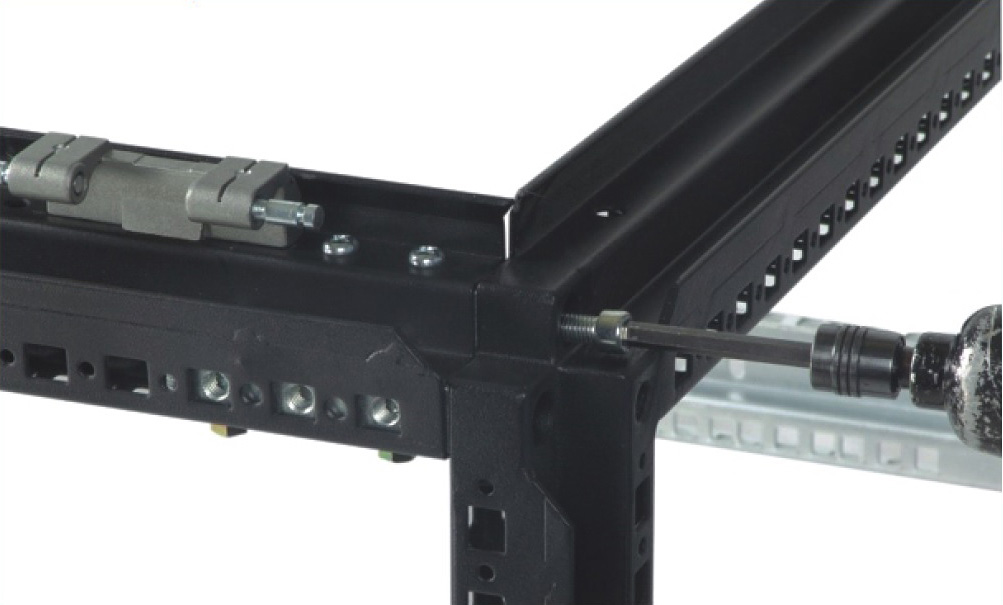

Зафиксируйте соединения болтами с
внутренним шестигранником

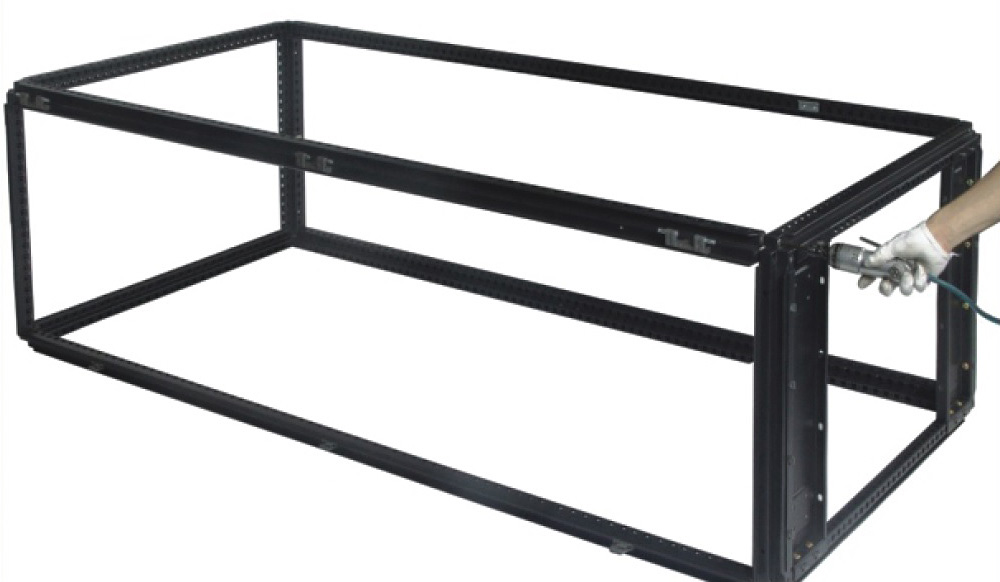

Завершите сборку каркаса, проверив затяжку соединений



ШАГ 3

Установка роликов и регулируемых ножек




Винты М6х12 и гайки М6
со стопорным буртиком (16 шт.)

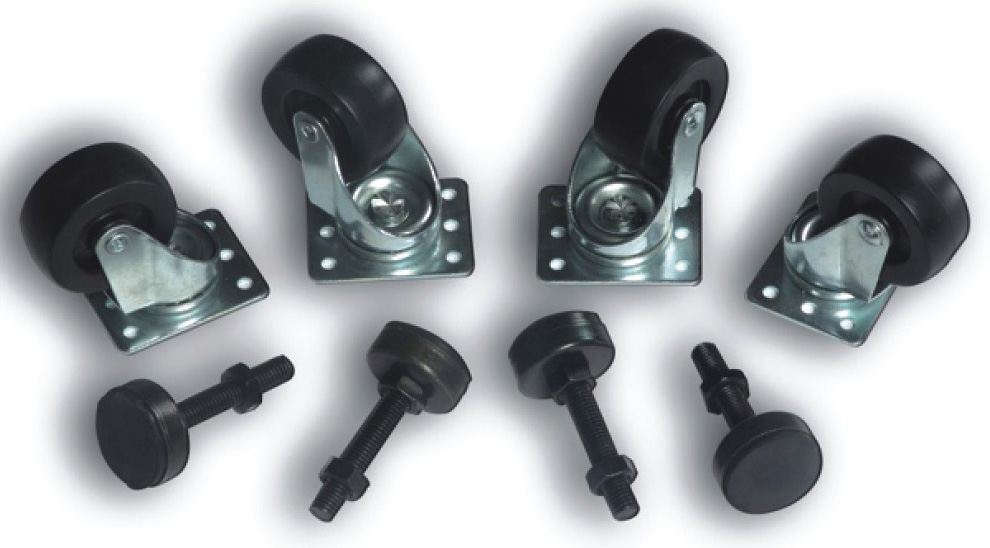

Регулируемые ножки
+ 2,5" ролики

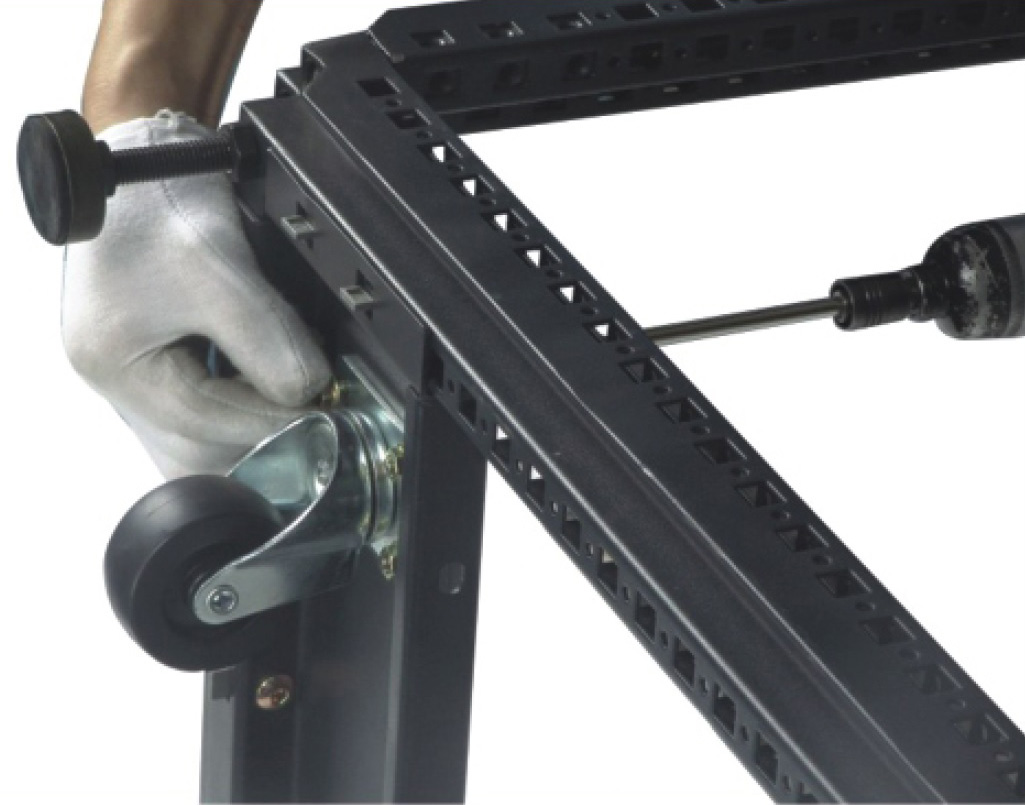

Зафиксируйте ролики,
вкрутите регулируемые ножки

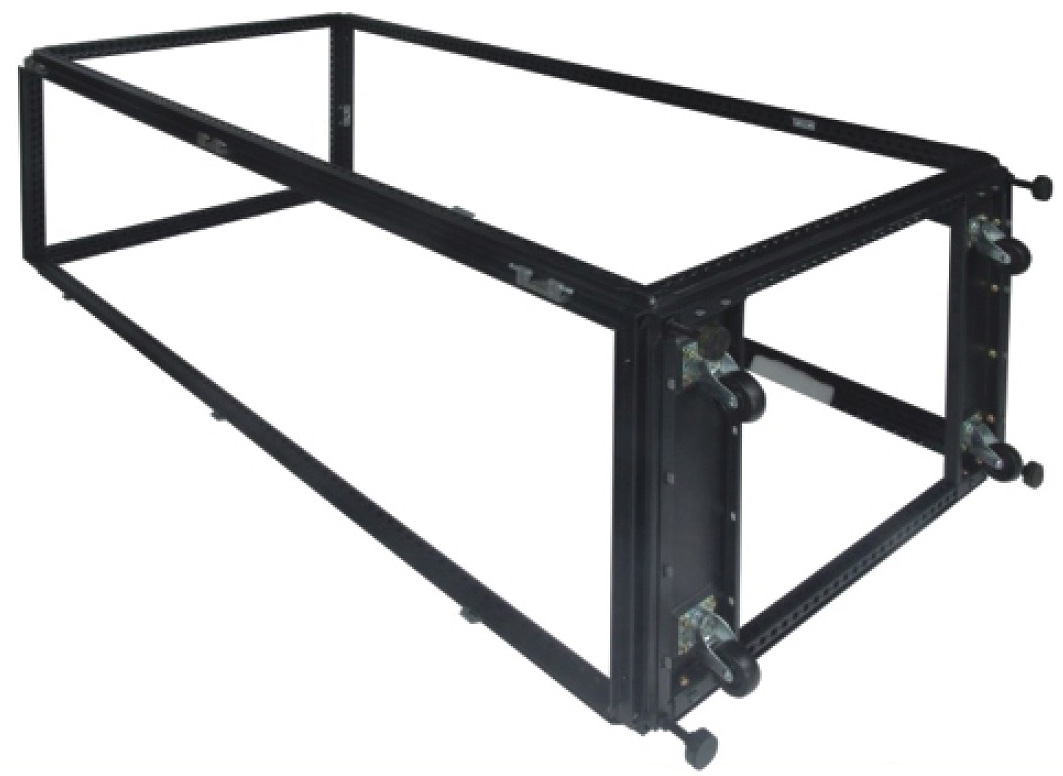

Каркас в сборе с роликами и ножками



ШАГ 4

Установка верхней панели




Верхняя панель

Винты М6х12 для фиксации
верхней панели (4 шт.)

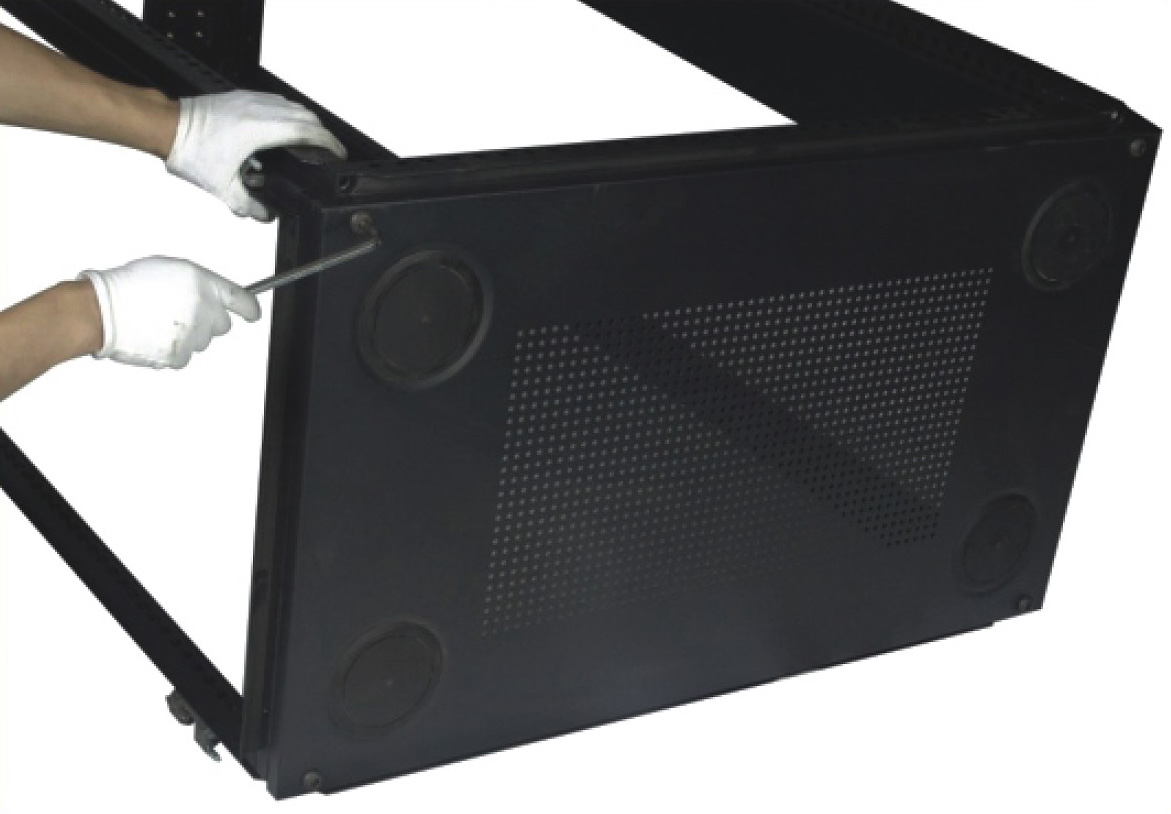

Зафиксируйте верхнюю панель винтами


ШАГ 5

Установка поперечных монтажных профилей




Поперечные
монтажные профили

Винты М5х10
самонарезающие (8 шт.)


Зафиксируйте поперечные монтажные
профили при помощи винтов


ШАГ 6

Установка 19” монтажных профилей




19" монтажные профили

Винт М6х12 – 24 шт.
Закладная гайка М6 – 16 шт.
Вставная гайка М6 – 16 шт.

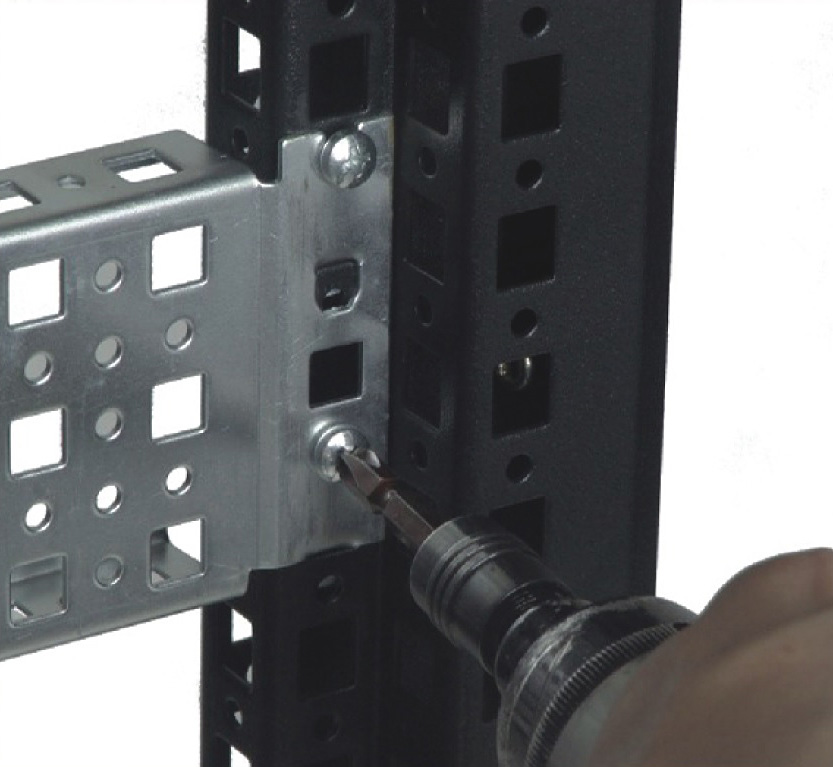

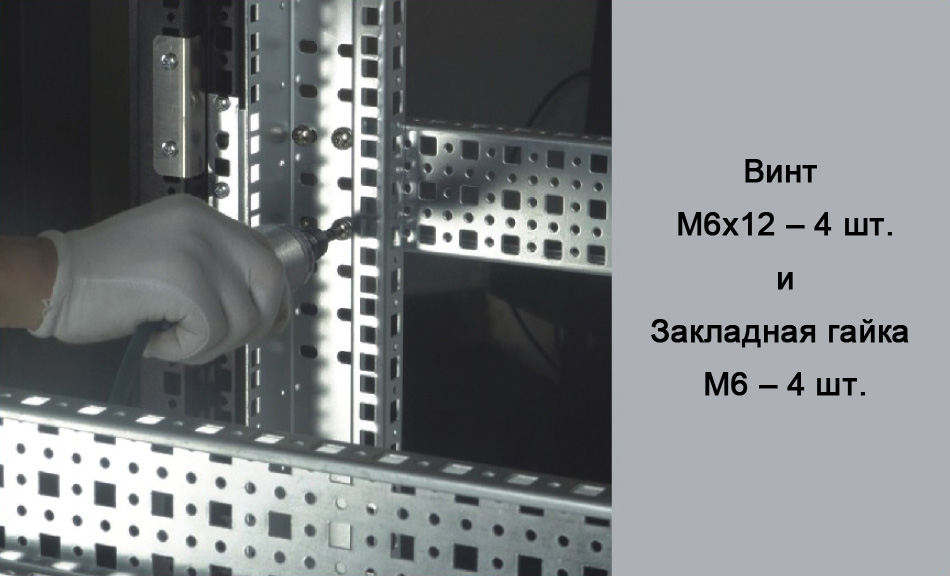

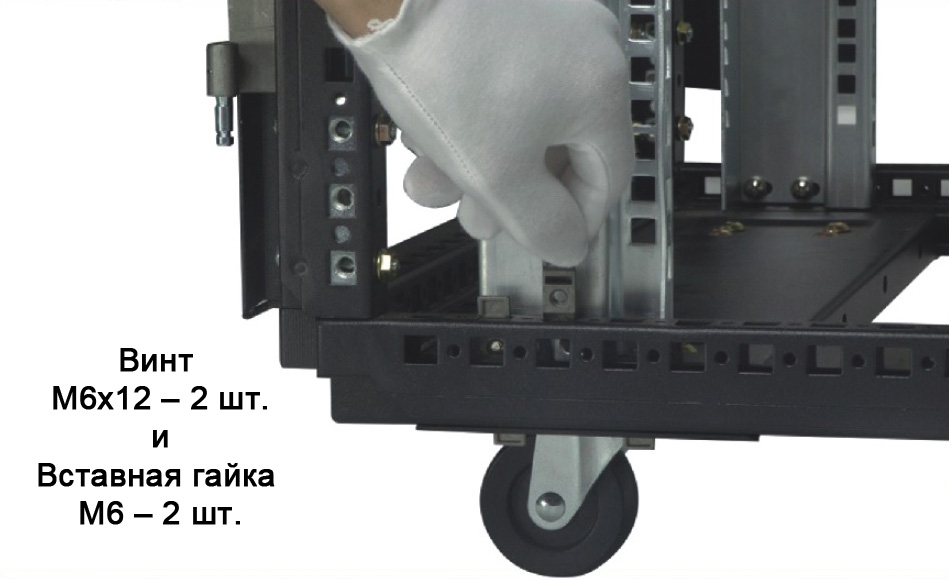

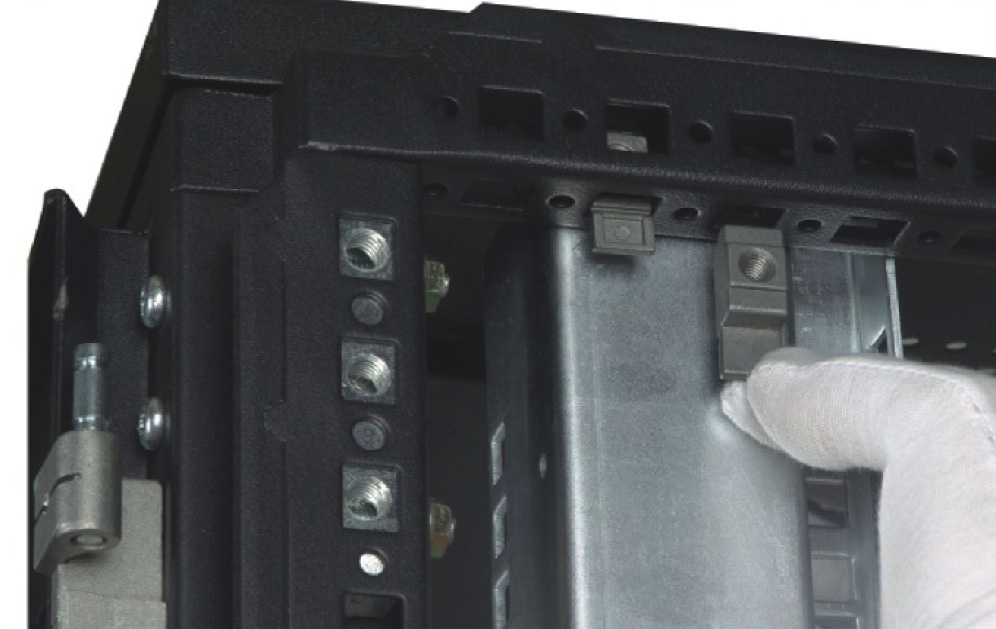

Закрепите 19” монтажный профиль
к поперечному монтажному профилю

Зафиксируйте нижнюю сторону 19”
монтажного профиля к раме нижней панели


Зафиксируйте верхнюю сторону 19”
монтажного профиля к раме верхней панели

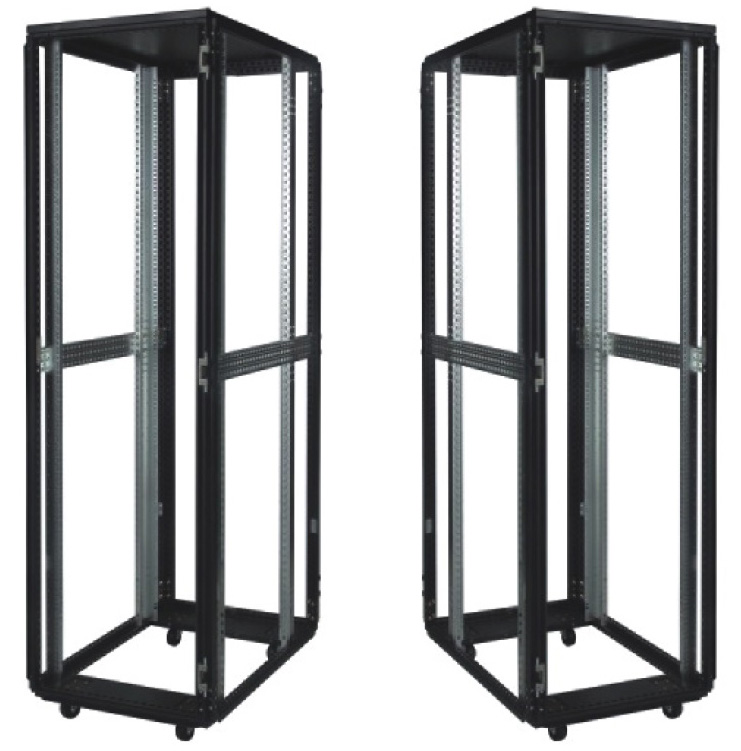

Каркас шкафа в сборе с установленными
поперечными и 19” монтажными профилями


ШАГ 6a

Установка креплений для 19" монтажных профилей (для шкафов шириной 800 мм).





ШАГ 7

Установка передней двери




Передняя дверь

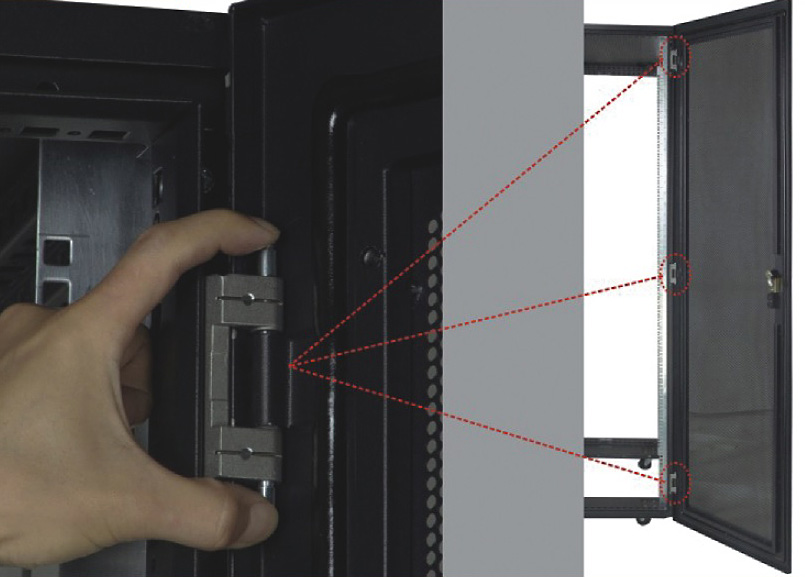

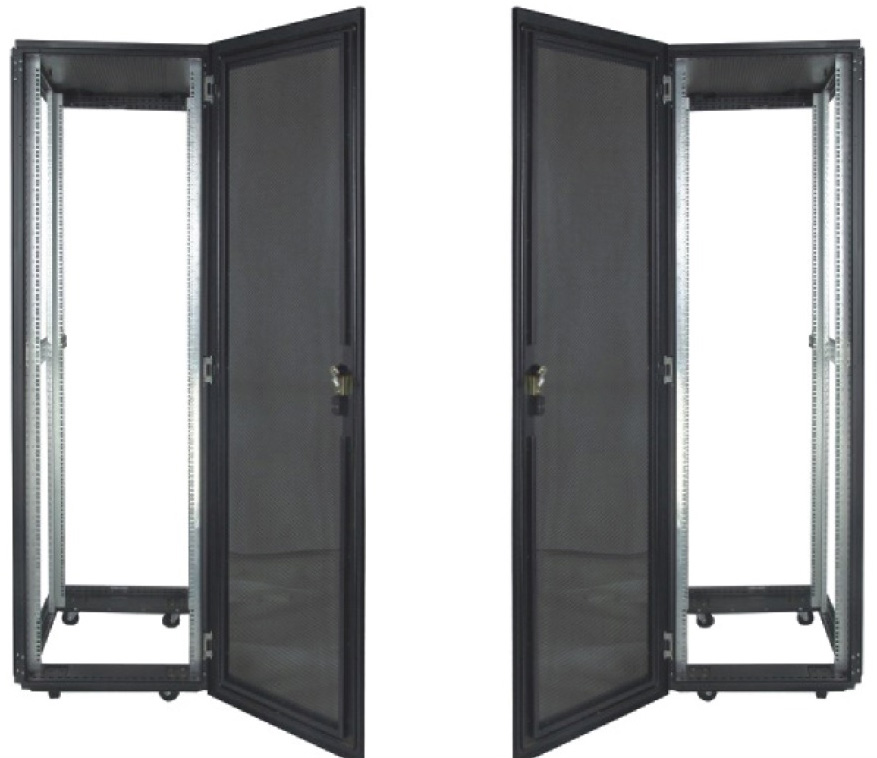

Установите двери на навесные петли

Каркас шкафа с передними дверями



ШАГ 8

Установка задней двустворчатой двери



Шаг 8

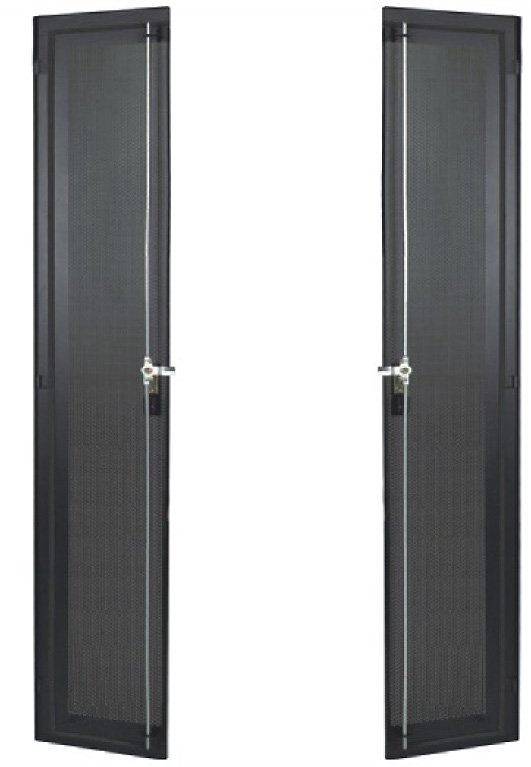

Задняя дверь (двустворчатая)

Шаг 8

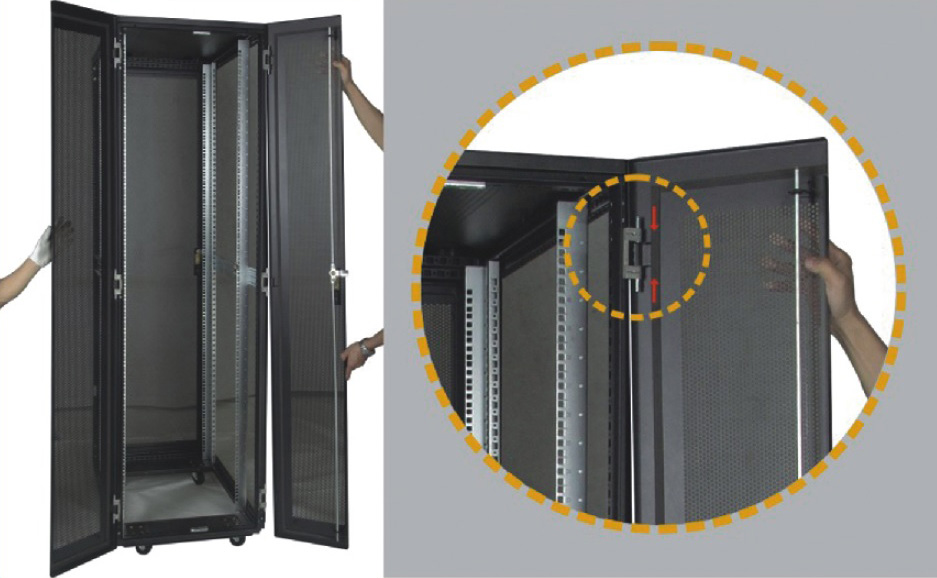

Установите обе половины задней
двустворчатой двери на навесные петли
Шаг 8

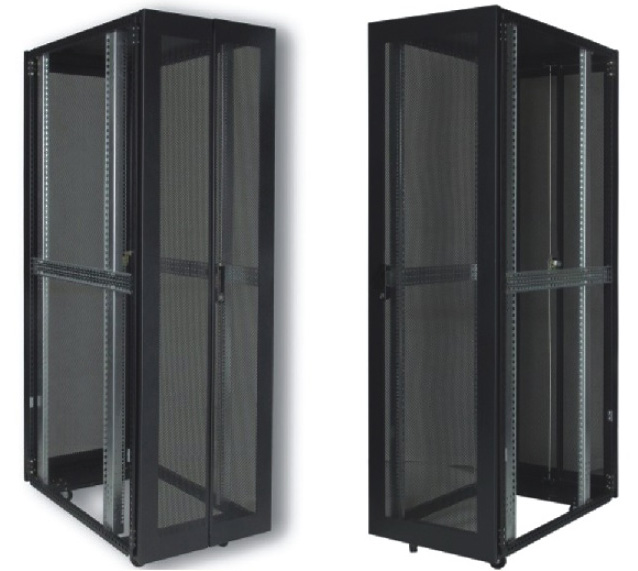

Каркас шкафа с установленными
передними и задними дверями



ШАГ 9

Установка боковых панелей



Шаг 9
Съёмные боковые панели

Шаг 9

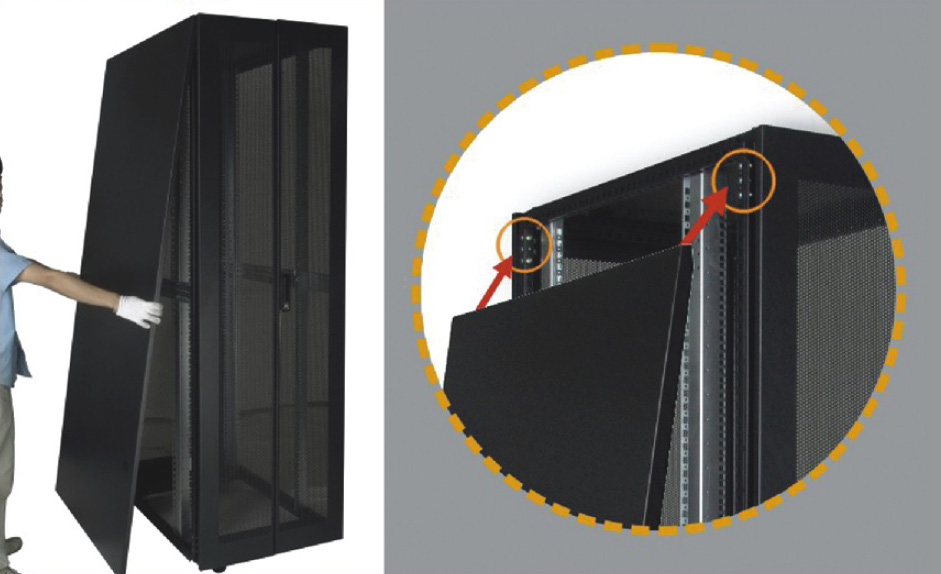

Установите боковую панель, вставив
сначала верхнюю, а затем нижнюю части
Шаг 9

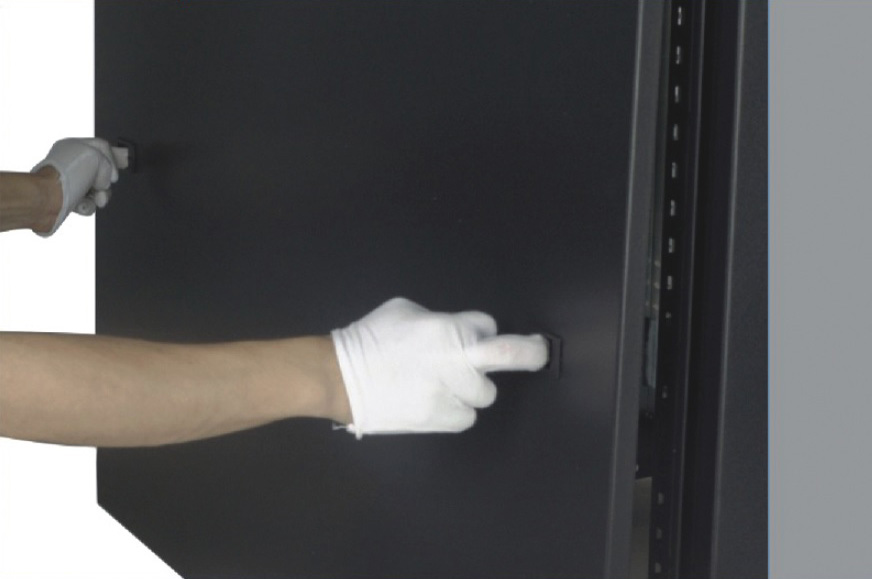

Зафиксируйте боковую панель, закрыв
две защёлки в нижней части панели

Шаг 9
Шкаф в собранном виде
