Кровельные саморезы по металлу, с шайбой и резиновой прокладкой, наконечник - усиленное сверло, оцинкованные
Кровельные саморезы по металлу, с шайбой и резиновой прокладкой, наконечник - усиленное сверло, оцинкованные
Описание
Кровельные саморезы OMAX используются для крепления кровельных и фасадных (облицовочных) металлических листов к металлическим конструкциям, а также для крепления металлических кровельных листов при наложении одного на другой. Саморез комплектуется шайбой с резиновой прокладкой EPDM. Толщина резиновой прокладки EPDM на шайбе 2,4 - 2,8 мм. Максимальная рекомендованная толщина просверливаемого материала при диаметре 5,5 - 5,3 мм, 6,5 - 6,3 мм.
Технические характеристики

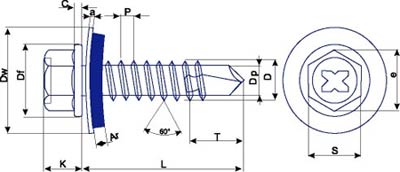

| Обозначение | Твердость поверхности, HV | ДлинаL, мм | Шаг резьбыP, мм | Толщина буртаC, мм | Диаметр буртаDf, мм | е, мм | Высота головкиK, мм | Размер под ключS, мм |
| 5,5х19 | min 560 | 18,0020,00 | 1,80 | 1,00 | 10,0011,00 | 8,71 MIN | 5,255,40 | 7,788,00 |
| 5,5х25 | 24,0026,00 | |||||||
| 5,5х32 | 30,7533,25 | |||||||
| 5,5х38 | 36,7539,25 | |||||||
| 5,5х51 | 49,7552,25 | |||||||
| 5,5х76 | 74,5077,50 |
| Обозначение | Твердость сердцевины, HV | Наружный диаметрD, мм | Диаметр сверлаDp, мм | Длина сверлаT, мм | Толщина резиныAr, мм | Толщина шайбыa, мм | ~Bес 1000 шт., кг |
| 5,5х19 | 240425 | 5,285,46 | 4,554,70 | 7,509,00 | 2,302,70 | 0,91,10 | 5,60 |
| 5,5х25 | 6,33 | ||||||
| 5,5х32 | 7,55 | ||||||
| 5,5х38 | 7,84 | ||||||
| 5,5х51 | 9,45 | ||||||
| 5,5х76 | 12,27 |
| Обозначение | Твердость поверхности, HV | ДлинаL, мм | Шаг резьбыP, мм | Толщина буртаC, мм | Диаметр буртаDf, мм | е, мм | Высота головкиK, мм | Размер под ключS, мм |
| 6,3х19 | min 560 | 18,0020,00 | 1,80 | 1,00 | 10,0011,00 | 10,95 MIN | 5,755,90 | 9,7810,00 |
| 6,3х25 | 24,0026,00 | |||||||
| 6,3х32 | 30,7533,25 | |||||||
| 6,3х38 | 36,7539,25 | |||||||
| 6,3х51 | 48,7551,25 | |||||||
| 6,3х60 | 58,7561,25 | |||||||
| 6,3х70 | 58,7561,25 | |||||||
| 6,3х80 | 78,5081,50 | |||||||
| 6,3х100 | 98,50101,50 | |||||||
| 6,3х130 | 128,50131,50 | |||||||
| 6,3х150 | 148,50151,50 |
| Обозначение | Твердость сердцевины, HV | Наружный диаметрD, мм | Диаметр сверлаDp, мм | Длина сверлаT, мм | Толщина резиныAr, мм | Толщина шайбыa, мм | ~Bес 1000 шт., кг |
| 6,3х19 | 240425 | 6,036,25 | 5,405,55 | 8,009,50 | 2,302,70 | 0,91,10 | 7,42 |
| 6,3х25 | 8,40 | ||||||
| 6,3х32 | 9,50 | ||||||
| 6,3х38 | 10,40 | ||||||
| 6,3х51 | 12,60 | ||||||
| 6,3х60 | 14,00 | ||||||
| 6,3х70 | 17,30 | ||||||
| 6,3х80 | 17,30 | ||||||
| 6,3х90 | 20,20 | ||||||
| 6,3х100 | 24,00 | ||||||
| 6,3х130 | 40,00 | ||||||
| 6,3х150 | 45,00 |
