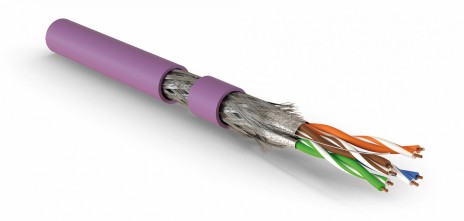

Hyperline SFTP4-C7-P26-IN-LSZH-VL (куски) Кабель витая пара, экранированная S/FTP, категория 7 (600 MHz), 4 пары (26 AWG), многожильный (patch), LSZH, нг(А)-HF, фиолетовый

  • Товар снят с производства
Партномер
SFTP4-C7-P26-IN-LSZH-VLSFTP4-C7-P26-IN-LSZH-VLRUR
Код товара:23430
Основные характеристики
Категория (TIA/EIA):7
Количество пар:4 пары
Конструкция кабеля:S/FTP
Цвет:фиолетовый
Среда эксплуатации:внутри помещений (indoor)
Индивидуальный экран:алюминизированная полиэстерная пленка
Внешний диаметр:6.2 мм
Общий экран:оплетка из медных луженых проволок
Температура эксплуатации:-40 °C ... +75 °C
Оболочка
Материал внешней оболочки:LSZH (малодымный безгалогенный компаунд)
Толщина оболочки:0.55 мм
Проводник
Конструкция проводников:многопроволочная (stranded)
Калибр AWG:26 AWG
Номинальный диаметр проводника:0,48 мм
Сечение проводника:0,142 кв. мм
Число и диаметр проволок проводника:7 х 0,16 мм
Материал проводников:электролитическая медь
Изоляция проводников:вспененный полиэтилен, пленко-пористо-пленочный (SFS FPE)
Диаметр проводника в изоляции:1 мм
Предельное отклонение по диаметру проводника в изоляции:0,05 мм
Стандарты
Пожаробезопасность IEC:IEC 60332-3: Не распространяет горение пучок кабелей
Соответствие стандартам ANSI/TIA/EIA:ANSI/TIA/EIA-568-С.2
Габариты и вес
Масса 1 км кабеля:41.5 кг
Дополнительные характеристики
Материал дренажного провода:медь луженая (TC)
Диаметр дренажного провода:0.48 мм
Калибр дренажного провода:26 AWG
Конструкция дренажного провода:многопроволочная (stranded)
Допустимое растягивающее усилие (монтаж):80 Н
Минимальный радиус изгиба:8 / 4 наружных диаметров (монтаж/экспл.)
Предельное отклонение по внешнему диаметру:0,4 мм
Площадь проволочного покрытия (экрана):30 %
Особенности
Бронирование:без брони
Эксплуатационные характеристики
Срок службы:Минимальный срок службы для кабелей в оболочке из термопластичной композиции, не содержащей галогенов, составляет 15 лет.
Фактический срок службы кабелей определяется техническим состоянием кабеля.
Срок службы исчисляется с даты изготовления кабеля.
Электрические характеристики
Диапазон частот:1-600 МГц
Волновое сопротивление (при 100 МГц):100 ±15 Ом
Электр. сопротивление жилы (при 20 °С), не более:145 Ом/км
Омическая асимметрия жил в паре (макс.):2 %
Сопротивление изоляции жил (мин.):5 ГОм·км
Испытательное напряжение (пост. ток):700 В/1 мин
Электрическая емкость рабочей пары (макс.):33 пФ/м
Скорость распространения сигнала (мин.):68 %
Асимметрия задержки сигнала (макс.):45 нс/100 м

Вес:0.065 кг
Объем:0.00038 м3
Отказное письмо
НазваниеСрок действия
Смотреть PDF
Отказное письмо на ряд категорий изделий торговой марки "Hyperline", не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза
(№ 253)
13.05.2019
12.05.2119

Архив

НазваниеСрок действия
Смотреть PDF
Отказное письмо на ряд категорий изделий Hyperline, не подлежащих сертификации на соответствие требованиям Технического регламента Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования»
(№ С+/ОС/40)
17.12.2015
13.05.2019
Сертификат пожарной безопасности
НазваниеСрок действия
Смотреть PDF
Кабели связи симметричной парной скрутки (витая пара), не распространяющие горение, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, т.м. "Hyperline"
(№ РОСС СА.31588.04ОЦН0.ОС02.00261)
04.03.2019
03.03.2022

Архив

НазваниеСрок действия
Смотреть PDF
Кабели связи симметричной парной скрутки (витая пара), с внешней оболочкой из пластиката (LSZH), в исполнении нг(С)-HF, на номинальное напряжение до 50 В
(№ С-CA.ПБ57.В.03355)
30.09.2016
29.09.2019
Смотреть PDF
Кабели симметричной парной скрутки (витая пара) т.м., "Hyperline", с числом пар медных жил от 1 до 100, диаметром от 0,4 до 0,7 мм, на напряжение 0,6 кВ, с защитной оболочкой из пластика LSZH, исполнение нг(С)-HF
(№ С-СА.ПБ30.В.03104)
18.12.2014
17.12.2017
Сертификат соответствия

Архив

НазваниеСрок действия
Смотреть PDF
Кабели (провода) электрические, торговая марка "Hyperline", категорий 2, 3,5, 5e, 6, 6a, 7, 7a, 8
(№ РОСС CA.АГ13.H03136)
13.02.2015
12.02.2016
