Каркас - алюминиевый профиль. Боковые панели и дверь - алюминиевый профиль. Внутренний корпус крыши - листовой алюминий. Наружный корпус крыши и цоколь – листовая нержавеющая сталь, листовая сталь, алюцинк или листовой алюминий.
Шкафы SZD в базовом исполнении имеют степень защиты IP 54 согласно стандарту EN 60529. При необходимости может быть увеличена до IP 55.
Все технические решения, используемые при изготовлении шкафов SZD, запатентованы в Патентном органе Республики Польша.
Алюминиевые профили каркаса и алюминиевые рамы панелей и дверей: анодированы (в шкафах с ЕМС хромированы и окрашены порошковой краской, цвет RAL 7032).
Алюминиевые профили панелей и дверей: хромированы и окрашены порошковой краской, цвет RAL 7035.
Внутренний корпус крыши: алюминиевый.
Цоколь и наружный корпус крыши: окрашены порошковой краской, цвет RAL 7035.
В шкафах с электромагнитной защитой обеспечена электропроводность между элементами конструкции.

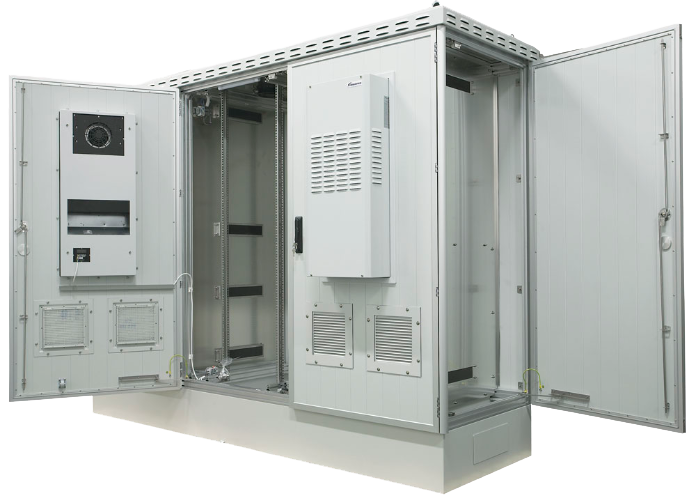

Шкаф SZD имеет модульную конструкцию. Главная часть шкафа состоит из взаимно защелкивающихся панелей и двухслойных алюминиевых профилей – эти материалы можно разрезать на отрезки произвольной длины.
Модульная конструкция дает возможность сборки шкафа произвольных габаритных размеров. Каждый шкаф изготавливается по индивидуальному заказу клиента. Проектировка внутреннего пространства шкафа также может быть любой – существует возможность изготовления произвольных секций и произвольной несущей конструкции.
| Наружная ширина L [мм] | Внутренняя ширина L [мм] | Наружная глубина G [мм] | Внутренняя глубина G1 [мм] |
|---|---|---|---|
| 409 | 409 | 409 | 409 |
| 509 | 383 | 509 | 383 |
| 609 | 483 | 609 | 483 |
| 709 | 583 | 709 | 583 |
| 809 | 683 | 809 | 683 |
| 1009 | 883 | 1009 | 883 |
| Наружная ширина L [мм] | Внутренняя ширина L [мм] | Наружная глубина G [мм] | Внутренняя глубина G1 [мм] |
|---|---|---|---|
| 1154 | 1028 | 409 | 283 |
| 1254 | 1182 | 509 | 383 |
| 1354 | 1228 | 609 | 483 |
| 1453 | 1328 | 709 | 583 |
| 1554 | 1428 | 809 | 683 |
| 1654 | 1528 | 1009 | 883 |
С целью сокращения времени отвода тепловой энергии, излучаемой установленным оборудованием в шкафу, во внутреннем пространстве монтируются вентиляционные панели. Они обеспечивают ускоренную циркуляцию воздуха в шкафу и стенках шкафа. При низких температурах используется система обогрева, соединенная с термостатами. Такие решения обеспечивают безаварийную работу используемого оборудования.
В шкафах, подверженных сильному солнечному излучению, рекомендуется вентиляция с двойным контуром. Охлаждающий поток движется не только во внутреннем пространстве, но и вдоль поверхностей стенок, дверей, внутри которых также циркулирует воздух. Движение воздуха в стенках шкафа дополнительно усиливают вентиляционные панели, находящиеся в крыше шкафа. В случае низких температур используется система обогревателей, управляемых термостатами. Эти решения обеспечивают безаварийную работу активного оборудования в шкафу.
В шкафах с оборудованием, излучающим повышенное количество тепловой энергии, применяется решение на базе перекрестного теплообмена для более эффективного охлаждения.
Через теплообменник пропускаются два потока воздуха: теплый – внутри шкафа (пластины теплообменника абсорбируют тепло), холодный поток воздуха – снаружи (он выступает в качестве охлаждающего агента). Перекрестная система теплообмена не нарушает герметичности шкафа. Внутренние и внешние потоки воздуха не перемешиваются.
Другим решением является непосредственное проветривание шкафа. Оно используется при необходимости отвода очень большого количества тепловой энергии. Для этого в крыше шкафа или на дверях монтируются вентиляторы, которые засасывают воздух снаружи (через полые стенки и фильтрующую систему). Внешний воздух проходит через оборудование, выделяющее тепло и выводится наружу через крышу или перфорацию в дверях шкафа.
Чтобы создать в шкафу температуру ниже, чем температура окружающей среды, применяют кондиционеры. Их мощность подбирается с учетом прогноза погодных условий, потерь мощности активным оборудованием, габаритов шкафа. Согласно требованиям заказчика, существует возможность установки кондиционера как внутри, так и снаружи шкафа. В случае внутреннего размещения кондиционер обычно монтируют на дверях или на открываемых боковых панелях – так, чтобы дать возможность сервисного обслуживания в период эксплуатации.
В случае, когда установленное в шкафу электрооборудование требует электромагнитной защиты, изготавливаются шкафы в версии ЭМС. Алюминиевые профили, используемые при сборке этого типа шкафов, дополнительно хромированы. Для обеспечения электропроводности между отдельными элементами (крыша, цоколь, боковые панели, дверь) используется специальный электропроводящий уплотнитель.
Наружные шкафы из листового алюминия доступны в двух типах:
- Шкаф с одинарной стенкой – изготовлен из листа толщиной 2 мм
- Шкаф с двойной стенкой – внешняя стенка и каркас из листа толщиной 2 мм, внутренняя стенка из листа толщиной 1 мм или 1,5 мм (в зависимости от размера шкафа).
Все наружные шкафы изготавливаются по индивидуальному запросу клиента. Существует возможность изготовления шкафа практически с любыми габаритами, с всевозможным устройством внутренних перегородок, а также с любой несущей конструкцией. Для обеспечения надлежащих условий внутри шкафа и для решения конкретных задач, подбираются различные системы отвода тепла (продувочные вентиляторы, теплообменники, кондиционеры), либо нагреватели соответствующей мощности. Для улучшения термоизоляции на внутреннюю поверхность шкафа можно нанести слой изоляционной пены. Шкафы обеспечивают степень защиты IP 54.
Мощность шкафа подбирается в зависимости от прогнозированных погодных условий, потерей мощности активным оборудованием, а также в зависимости от габаритов шкафа. Согласно пожеланиям заказчика, существует возможность помещения кондиционера как изнутри, так и снаружи шкафа.
