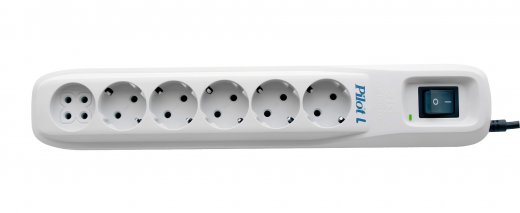

Самая популярная модель, выпускаемая компанией с 1992 года. Сетевой фильтр Pilot L снабжен варисторной защитой от импульсных помех и грозового разряда, имеет защиту от перегрузки и тока короткого замыкания. Для защиты от высокочастотных помех используется качественный индуктивный фильтр.
Сетевой фильтр Pilot L отвечает всем современным требованиям российских стандартов в области электромагнитной совместимости и безопасности.
Краткие характеристики сетевого фильтра Pilot L
Корпус выполнен из ударопрочного трудногорючего пластика.
Контактные шины сетевого фильтра Pilot L выполнены из высококачественного металла, что обеспечивает надежный и плотный контакт вилки в розетках изделия.
Модель выпускается с различной длиной сетевого кабеля 1.8, 3, 5, 7 и 10 метров. Корпус сетевого фильтра Pilot L имеет пять розеток с заземляющим контактом и одну розетку без заземляющего контакта для подключения приборов с вилкой старого образца.
Сетевой фильтр Pilot L – практичная и эффективная защита бытовой и офисной техники.
Архив
| Название | Срок действия | |
|---|---|---|
Смотреть PDF | Удлинители со встроенным сетевым фильтром "Пилот Л" ("Pilot L"), "Пилот ГЛ" ("Pilot GL") (№ RU C-RU.АВ24.B01346) | 13.08.2014 12.08.2019 |
Смотреть PDF | Удлинители со встроенным сетевым фильтром "Пилот Л" ("Pilot L"), "Пилот ГЛ" ("Pilot GL") (№ РОСС RU.ME96.B00352) | 07.02.2013 06.02.2016 |
Сетевой фильтр Pilot L
Сетевой фильтр Pilot L
Самая популярная модель, выпускаемая компанией с 1992 года Сетевой фильтр Pilot L снабжен варисторной защитой от импульсных помех и грозового разряда, имеет защиту от перегрузки и тока короткого замыкания. Для защиты от высокочастотных помех используется качественный индуктивный фильтр.
Сетевой фильтр Pilot L отвечает всем современным требованиям российских стандартов в области электромагнитной совместимости и безопасности.
Краткие характеристики сетевого фильтра Pilot L
Корпус выполнен из ударопрочного трудногорючего пластика.
Контактные шины сетевого фильтра Pilot L выполнены из высококачественного металла, что обеспечивает надежный и плотный контакт вилки в розетках изделия.
Модель выпускается с различной длиной сетевого кабеля 1.8, 3, 5, 7 и 10 метров. Корпус сетевого фильтра Pilot L имеет пять розеток с заземляющим контактом и одну розетку без заземляющего контакта для подключения приборов с вилкой старого образца.
Сетевой фильтр Pilot L – практичная и эффективная защита бытовой и офисной техники.
Схема защиты сетевого фильтра Pilot L включает в себя:
- три варисторных ограничителя для защиты от импульсных скачков напряжения и грозовых разрядов;
- емкостной фильтр для подавления ВЧ-помех (АЧХ фильтра смотреть)
- термопредохранитель для защиты от перегрева внутри корпуса;
- плавкий предохранитель для защиты от короткого замыкания;
- автоматический термобиметаллический предохранитель для защиты от перегрузки;
- диагностический индикатор для индикации исправного состояния защиты.
- Корпус изделия выполнен из ударопрочного трудногорючего пластика.
Технические характеристики
| Сумарная нагрузка | 10 A |
| Количество розеток | 5 шт |
| Индикация | |
| - включения | + |
| -исправности защиты | + |
| -оптимального подключения | - |
| -уровня сетевого напряжения | - |
| Подавление помех | |
| импульсная помеха | + |
| импульс 4 кВ 5/50 нс | 10 раз |
| ипмульс 4 кВ 1.50 мкс | 4 раза |
| рассеиваемая энергия импульсной помехи | 200 Дж |
| ВЧ помеха | + |
| 0,1 МГц | 5 дБ |
| 1 МГц | 10 дБ |
| 10 МГц | 30 дБ |
| Предельный импульсный ток | 30000 A |
| Токовая защита | |
| -от короткого замыкания | + |
| -от перегрузки | + |
| -электронная защита | |
| Защита по напряжению | |
| отключение | - |
| стабилизация | - |
| Фирменные функции производителя | |
| Защита от 380 | |
| Zero start | |
| Master control | |
| Длина сетевого шнура | 1,8м 3м 5м 7м 10м |
| Габаритные размеры | 380мм 65мм 54мм |
| Масса(при минимальной длине шнура), не более | 0,55 кг |
Информация для заказа:
| Партномер | Описание |
| Pilot L | Сетевой фильтр, 4 розетки+1 без заземления, шнур 1.8м |
| Pilot L | Сетевой фильтр, 4 розетки+1 без заземления, шнур 3м |
| Pilot L | Сетевой фильтр, 4 розетки+1 без заземления, шнур 5м |
