Трубы гибкие гофрированные из полиамида ДКС

ПартномерВнешний диаметр, ммВнутренний диаметр, ммЦветМатериалНаличиеЦена, ₽(изменить валюту)
PA600710F2PA600710F250.53RUR10.16.8черныйполиамид 6 (нейлон 6)заказ, м50.53 Купить
PA601013F2PA601013F259.17RUR139.7черныйполиамид 6 (нейлон 6)заказ, м59.17 Купить
PA601216F2PA601216F273.18RUR15.812.2черныйполиамид 6 (нейлон 6)50 м73.18 Купить
PA601721F2PA601721F2121.06RUR21.216.8черныйполиамид 6 (нейлон 6)заказ, м121.06 Купить
PA602329F2PA602329F2182.62RUR28.522.6черныйполиамид 6 (нейлон 6)заказ, м182.62 Купить
PA602935F2PA602935F2243.46RUR34.528.3черныйполиамид 6 (нейлон 6)заказ, м243.46 Купить
PA603643F2PA603643F2314.53RUR42.536.3черныйполиамид 6 (нейлон 6)заказ, м314.53 Купить
PA604855F2PA604855F2445.91RUR54.547.4черныйполиамид 6 (нейлон 6)заказ, м445.91 Купить
PA611216F2PA611216F277.59RUR15.812.2черныйполиамид 6 (нейлон 6)заказ, м77.59 Купить
PA611721F2PA611721F2128.31RUR21.216.8черныйполиамид 6 (нейлон 6)заказ, м128.31 Купить
PA612329F2PA612329F2193.58RUR28.522.6черныйполиамид 6 (нейлон 6)заказ, м193.58 Купить
PA612935F2PA612935F2258.05RUR34.528.3черныйполиамид 6 (нейлон 6)заказ, м258.05 Купить
PA613643F2PA613643F2333.40RUR42.536.3черныйполиамид 6 (нейлон 6)заказ, м333.40 Купить
PA614855F2PA614855F2472.64RUR54.547.4черныйполиамид 6 (нейлон 6)заказ, м472.64 Купить
Степень защиты:IP68
Цвет:черный
Общие характеристики
Категория стойкости к горению:ПВ-0 по ГОСТ 28779
Монтаж
Условия монтажа:Прокладка по корпусам и внутри корпусов промышленного оборудования, электрических машин
Эксплуатационные характеристики
Температура эксплуатации:-40 °С ... +105 °С (кратковременное воздействие до +150 °С)
Температура монтажа:-40 °С ... +105 °С
Прочность (сопротивление сжатию при 20 °С):свыше 250 H на 5 см
Стойкость к ультрафиолету:Устойчив (в соответствии с ГОСТ Р 20.57.406-81, метод 211-1)
Назначение:
• защита проводов и кабелей от механических повреждений, пыли и влаги при прокладке внутри и снаружи корпусов индустриального оборудования, электрических машин.
Отличительные особенности:
• экстремальная ударная прочность;
• высокая гибкость;
• стойкость к агрессивным жидкостям и газам;
• стойкость к ультрафиолету;
• широкий диапазон монтажных и эксплуатационных температур;
• уникальный профиль;
• отсутствие галогенов.

Характеристики
Технические условия ТУ 2247-024-47022248-2009
Климатическое исполнение У 1 по ГОСТ 15150-69
Степень защиты
IP66/IP68 по ГОСТ 14254-96 (МЭК529-89)
IP66 без использования уплотнительных прокладок
IP68 с использованием уплотнительных колец и уплотнительных прокладок
Температура монтажа и эксплуатации от –40 до +105 °С
Кратковременное температурное воздействие 150 °С (в течение 15 минут)
Гибкость не менее 200 000 изгибов
Прочность (сопротивление сжатию при 20 °С ) свыше 250 Н на 5 см*
Разрывная прочность не менее 300 Н для труб с номинальным диаметром менее 12 мм
не менее 600 Н для труб с номинальным диаметром более 17 мм
Ударная прочность при –40 °С
не менее 1 Дж для труб с номинальным диаметром менее 7 мм
не менее 2 Дж для труб с номинальным диаметром 10 и 12 мм
не менее 4 Дж для труб с номинальным диаметром 17 и 23 мм
не менее 6 Дж для труб с номинальным диаметром более 29 мм
Цвет черный
Класс защиты 0 по ГОСТ 12.2.007.0
Сопротивление изоляции не менее 100 МОм (500 В в течение 1 минуты)
Диэлектрическая прочность не менее 2000 В (50 Гц в течение 15 минут)
Содержание галогенов 0 %
Категория горения ПВ-2 по ГОСТ 28779
Стойкость к воспламенению тест раскаленной проволокой 850 °С
Стойкость к ультрафиолету в соответствии с ГОСТ Р 20.57.406 метод 211-1
Химическая стойкость
стойкость к веществам: ацетамид (50 % вод. раствор), ацетон, бензин, бензол, бутан, бутанон, винная кислота (10 % вод. раствор), гидроксид калия (50 % вод. раствор), гидроксид магния (10 % вод. раствор), гидроксид натрия (40 % вод. раствор), гликоль, глицерин, глюкоза, дизельное топливо, жир, жирная кислота, крахмал, мазут, машинное масло, метанол, минеральные масла, морская вода, мочевина, мыльный раствор, нашатырный спирт (10 % вод. раствор), нефть, пиво, поваренная соль, пропан (газ), растворитель, растительные масла, сернистый углерод, силиконовые смазки, скипидар, смазочные масла, тетрахлорэтилен, толуол, трансформаторное масло, фруктовые соки, хлорид натрия, цианид калия (раствор), четыреххлористый углерод, электроэрозионные жидкости, этанол, этилацетат, эфир

ограниченная стойкость к веществам: анилин, борная кислота (10 % вод. раствор), бутановая кислота, молочная кислота (5 % вод. раствор), сульфат меди (10 % вод. раствор), трихлорэтилен, хлорид калия (5 % вод. раствор), хлористый кальций (10 % вод. раствор) отсутствие стойкости к веществам: азотная кислота, муравьиная кислота (10 % вод. раствор), озон (газ), серная кислота (2 % вод. раствор), уксусная кислота (10 % вод. раствор), фосфорная кислота (10 % вод. раствор), хлорид железа (10 % вод. раствор), хлористый водород (2 % вод. раствор), хромовая кислота (1 % вод. раствор)
Отказное письмо
НазваниеСрок действия
Смотреть PDF
Отказное письмо по пожарной сертификации (трубы гибкие гофрированные полиамидные)
(№ 19-2-5-3012)
03.06.2009
03.06.2100
Смотреть PDF
Трубы гибкие гофрированные из полиамида для электромонтажных работ, пластиковые аксессуары к ним (муфты труба-коробка, тройники, разветвители, держатели, гайки, кольца и прокладки уплотнительные)
(№ 101-кс/2021)
26.08.2009
26.08.2025
Сертификат соответствия

Архив

НазваниеСрок действия
Смотреть PDF
Трубы гибкие гофрированные из полиамида
(№ РОСС RU.МЕ04.H00254)
17.04.2012
17.04.2015
Экспертное заключение

Архив

НазваниеСрок действия
Смотреть PDF
Санитарно-эпидемиологическое заключение (трубы гибкие гофрированные из полиамида)
(№ 77.МУ.02.224.П.000598.11.09)
27.11.2009
27.11.2014

Техническая информация Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

Площадь поперечного сечения провода, мм2Количество проводов, шт.Внешний диаметр трубы, мм
1,52 / 3 / 4 / 516 / 16 / 20 / 20
2,52 / 3 / 4 / 516 / 16 / 20 / 25
42 / 3 / 4 / 520 / 20 / 25 / 25
62 / 3 / 4 / 520 / 25 / 32 / 32
102 / 3 / 4 / 525 / 32 / 32 / 40
162 / 3 / 4 / 532 / 32 / 40 / 40
252 / 3 / 4 / 532 / 40 / 50 / 50
352 / 3 / 4 / 540 / 50 / 50 / 63
502 / 3 / 4 / 550 / 50 / 63 / 63
702 / 3 / 450 / 63 / 63
952 / 363 / 63
120263
150263

Индустриальные гофрированные трубы из полиамида

Новая система гофрированных труб и аксессуаров из полиамида специально предназначена для защиты проводов и кабелей в индустриальном оборудовании и промышленных роботах.

Трубы сохраняют высокую гибкость и ударную прочность даже при экстремально низких температурах (до -40°С), способны работать при экстремально высоких температурах (до +105°С) и выдерживают кратковременное тепловое воздействие до +150°С. Уникальные аксессуары обеспечивают простой монтаж и надёжную герметизацию (защита от проникновения влаги при погружение в жидкость на глубину до 20 м). Сверхгибкие, износостойкие, стойкие к ударным и вибрационным нагрузкам, стойкие к ультрафиолету, стойкие к агрессивному воздействию масел, растворителей и различных видов топлива трубы являются прекрасной защитой кабеля при жёстких условиях эксплуатации на промышленных предприятиях.

Назначение: защита изолированных проводов и кабелей от механических повреждений, пыли, влаги, агрессивного воздействия жидкостей и газов в электрических машинах, индустриальном оборудовании и робототехнике.

Отличительные особенности:

  • Экстремальная ударная прочность;
  • Высокая гибкость;
  • Стойкость к агрессивным жидкостям и газам;
  • Стойкость к ультрафиолету;
  • Широкий температурный диапазон эксплуатации;
  • Уникальный профиль;
  • Не содержит галогенов

Преимущества системы гибких полиамидных труб и аксессуаров:

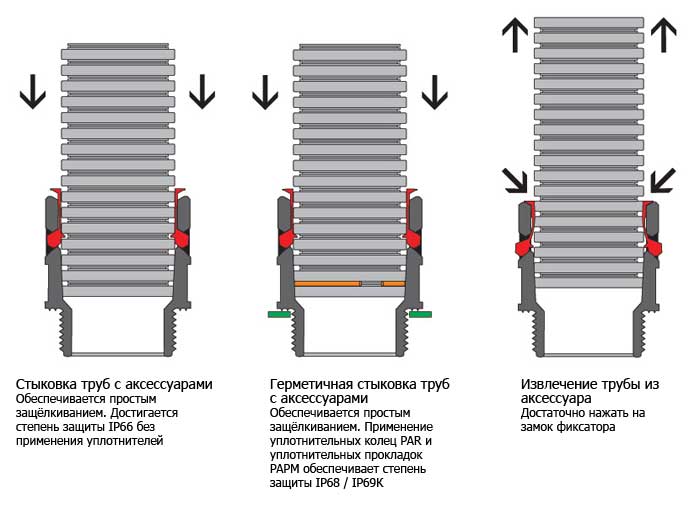

Схема соединения гибких полиамидных труб и аксессуаров

Сфера применения:

  • Индустриальное оборудование Защита проводов и кабелей, входящих в состав промышленных станков и агрегатов
  • Промышленные конвейеры и производственные линии Защита проводов и кабелей, входящих в состав производственных поточных линий
  • Промышленные роботы Защита проводов и кабелей, входящих в состав автоматизированных производственных систем
  • Электрические шкафы Защита внутренней разводки распределительных шкафов
  • Видеонаблюдение Защита проводов питания камер уличного видеонаблюдения
  • Слаботочные сети Защита телефонных, телевизионных, компьютерных и оптоволоконных кабелей

    Технические характеристики

    Материалполиамид 6
    Гибкостьне менее 150.000 изгибов
    Разрывная прочностьне менее 300 Н
    Степень защитыIP66 без использования уплотнительных прокладок;IP68/IP69К (погружение в жидкость до 20 м / избыточное давление газа до 100 бар) с использованием уплотнительных колец и уплотнительных прокладок
    Температура монтажа и эксплуатацииот -40°С до +105°С
    Кратковременное температурное воздействиедо 150°С
    Прочность (сопротивление сжатию при 20°С)свыше 250 H на 5см*
    Ударная прочность при -40°Сне менее 6 Дж
    Цветчёрный
    Содержание галогенов0%
    Категория горенияV2 в соотвествии с UL94
    Стойкость к воспламенениютест раскалённой проволокой 850°С

    * Деформация при заявленном усилии сжатия не более 25±5% от начального диаметра

    Химическая стойкость полиамидных труб и аксессуаров

    Химическая стойкостьВещество
    СтойкиеАцетамид (50% вод. раствор), ацетон, бензин, бензол, бутан, бутанон, винная кислота (10% вод. раствор), гидроксид калия (50% вод. раствор), гидроксид магния (10% вод. раствор), гидроксид натрия (40% вод. раствор), гликоль, глицерин, глюкоза, дизельное топливо, жир, жирная кислота, крахмал, мазут, машинное масло, метанол, минеральные масла, морская вода, мочевина, мыльный раствор, нашатырный спирт (10% вод. раствор), нефть, пиво, поваренная соль, пропан (газ), растворитель, растительные масла, сернистый углерод, силиконовые смазки, скипидар, смазочные масла, тетрахлорэтилен, толуол, трансформаторное масло, фруктовые соки, хлорид натрия, цианид калия (раствор), четырёххлористый углерод, электроэрозионные жидкости, этанол, этил-ацетат, эфир
    Ограниченно стойкиеАнилин, борная кислота (10% вод. раствор), бутановая кислота, молочная кислота (5% вод. раствор), сульфат меди (10% вод. раствор), трихлорэтилен, хлорид калия (5% вод. раствор), хлористый кальций (10% вод. раствор)
    Не стойкиеАзотная кислота, муравьиная кислота (10% вод. раствор), озон (газ), серная кислота (2% вод. раствор), уксусная кислота (10% вод. раствор), фосфорная кислота (10% вод. раствор), хлорид железа (10% вод. раствор), хлористый водород ( 2% вод. раствор), хромовая кислота (1% вод. раствор)
