Плинты с неразмыкаемыми контактами Krone серии LSA-PROFIL®

Партномер	Категория (TIA/EIA)	Количество пар	Наличие	Цена с НДС, ₽
6089 1 120-066089 1 120-06396.00RUR		10 пар	транзит, шт	396.00	Купить

Плинты с неразмыкаемыми контактами на 8 или 10 пар обеспечивают возможность параллельного подключения для контрольных целей или подсоединения элементов защиты от перенапряжения.

Универсальность установки
• На штангах PROFIL (межцентровое расстояние между штангами 75 мм для плинтов на 8 пар, межцентровое расстояние между штангами 95 мм для плинтов на 10 пар).
• На монтажных хомутах типа 2/8 или 2/10.
• На DIN-рейках (в сочетании с адаптером для DIN-рейек, номер заказа: 6461 2 013-00).
• Цвет корпуса: серый.
• 1 комплект = 10 плинтов на 8 пар, включая 1 комплект маркировочных цифр 1...0 на 10 пар, включая 1 комплект маркировочных цифр 1...0 и 1 комплект маркировочных цифр 10 ...100.

Сертификат соответствия

	Название	Срок действия
Смотреть PDF	Соединительные элементы для проводов промышленного назначения (№ RU C-IE.НА10.В.00347/18)	28.12.2018 27.12.2021

Архив

	Название	Срок действия
Смотреть PDF	Устройства, узлы и элементы средств, соединительные, коммутационные и технологические (№ RU C-CH.AB24.B.02506)	10.06.2015 09.06.2020
Смотреть PDF	Устройства, детали и элементы средств связи соединительные коммутационные, технологические и инструменты (№ РОСС СН.АВ28.В16846)	08.02.2013 07.02.2016

Плинты LSA-PLUS, LSA-PROFIL

Основные типы плинтов с контактами LSA-PLUS

По функциональному назначению существует четыре типа плинтов: плинт с неразмыкаемыми контактами, плинт с нормально замкнутыми контактами, плинт с нормально разомкнутыми контактами и плинт заземления.

Плинт с неразмыкаемыми контактами (цвет: серый) К контактам, расположенным на противоположных сторонах подключаются жилы кабеля и жилы кроссировочных проводов. В средней части находятся отдельные контакты ответвления пар, которые могут использоваться для проведения измерений “в параллель” или для установки элементов 3-точечной защиты.
Плинт с нормально замкнутыми (размыкаемыми) контактами (цвет: белый) Плинт с нормально замкнутыми контактами отличается от плинга с неразмыкаемыми контактами тем, что коммутируемая на этом плинте цепь в случае необходимости может быть разорвана путём установки размыкающего штекера. Этим обеспечивается реализация целого ряда возможностей: например, установки 5- точечной защиты, измерений и испытаний в обоих направлениях и т.д.
Плинт с нормально разомкнутыми (замыкаемыми) контактами (цвет: коричневый) У этого типа плинта отдельные контакты и соответственно подключенные к ним проводники находятся в разомкнутом состоянии. Путём установки специальных специальных штекеров или шнуров эти проводники могут быть скоммутированы. Также возможна коммутация путём установки 5-точечной или выносной защиты.
Плинт заземления (цвет: красный) Этот тип плинта обеспечивает в зависимости от исполнения электрическое совместное соединение до 36 жил кабеля. С помощью стационарно подключенного гибкого провода заземления осуществляется подключение к шине или клемме заземления.

По ёмкостным характеристикам (кол-во подключаемых пар) отличают следующие виды плингов:

плинт 2/10............-плинт на 10 пар
плинт 2/8.............-плинт на 8 пар
плинт 2/6x3...........-плинт на 6 троек
плинт 2/8x3...........-плинт на 8 троек

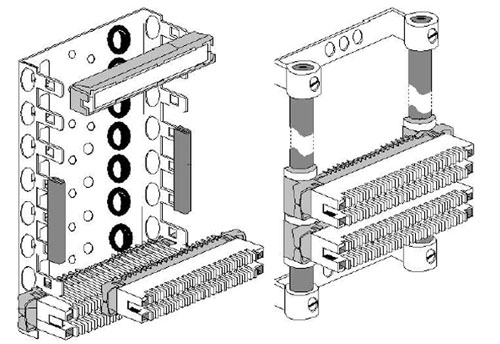

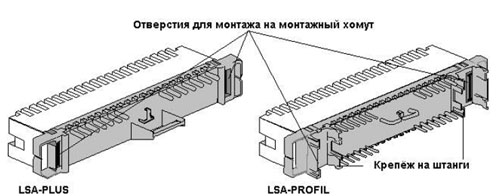

По способу крепления различают два основных типа плинтов:

плинт LSA-PLUS............-крепёж на монтажный хомут
плинт LSA-PROFIL..........-крепёж на монтажный хомут и две круглые штанги, диаметром 12 мм
